เครื่องขึ้นรูปแผ่นหลังคาโลหะ IBR (45m/min)
เครื่องทำแผ่นหลังคาโลหะความเร็วสูง 45 ม./นาที สามารถทำแผ่นหลังคาโลหะเป็นชุดได้โดยอัตโนมัติเต็มรูปแบบ สำหรับเครื่องทำแผ่นหลังคาโลหะ IBR มีคุณสมบัติดังต่อไปนี้:
ข้อดีของแผ่นหลังคา IBR
คุณสมบัติหลักของแผ่นหลังคา IBR โลหะ
1. ความทนทาน: แผ่นหลังคา IBR เป็นที่รู้จักในด้านความทนทานเป็นพิเศษ ทำให้เป็นโซลูชันหลังคาที่ใช้งานได้ยาวนานและคุ้มค่า พวกเขาสามารถทนต่อสภาพอากาศที่รุนแรง รวมถึงฝนตกหนัก ลมแรง และอุณหภูมิที่สูงเกินไป
2. ความคล่องตัว: แผ่นหลังคา IBR มีให้เลือกหลายโปรไฟล์ สี และวัสดุ ทำให้เจ้าของบ้านและผู้สร้างสามารถเลือกตัวเลือกที่เหมาะสมกับความต้องการด้านสุนทรียภาพและสไตล์สถาปัตยกรรมได้ดีที่สุด ความคล่องตัวนี้ทำให้เหมาะสำหรับการใช้งานที่อยู่อาศัย เชิงพาณิชย์ และอุตสาหกรรมที่หลากหลาย
3. ติดตั้งง่าย: แผ่นหลังคา IBR ได้รับการออกแบบมาเพื่อการติดตั้งที่ง่ายดาย ประหยัดเวลาและค่าแรง การออกแบบที่เชื่อมต่อกันช่วยให้มั่นใจได้ถึงความพอดีที่ปลอดภัย ลดความเสี่ยงของการรั่วไหลและให้ความเสถียรของโครงสร้างเพิ่มเติม นอกจากนี้ ลักษณะน้ำหนักเบาทำให้ง่ายต่อการจัดการและขนส่ง
4. ประสิทธิภาพการใช้พลังงาน: แผ่นหลังคา IBR มีคุณสมบัติเป็นฉนวนที่ดีเยี่ยม ช่วยควบคุมอุณหภูมิภายในอาคารและลดการใช้พลังงาน ซึ่งอาจส่งผลให้ค่าใช้จ่ายในการทำความร้อนและความเย็นลดลง ทำให้เป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อม
นี่คือโปรไฟล์การวาดภาพแผ่นหลังคา IBR ยอดนิยมสำหรับการอ้างอิงของคุณ:

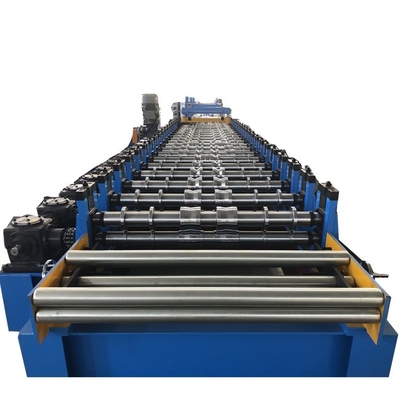

เครื่องขึ้นรูปแผ่นหลังคาโลหะ IBR (45m/min)
| ส่วนที่ 2: เครื่องขึ้นรูปม้วนหลัก |

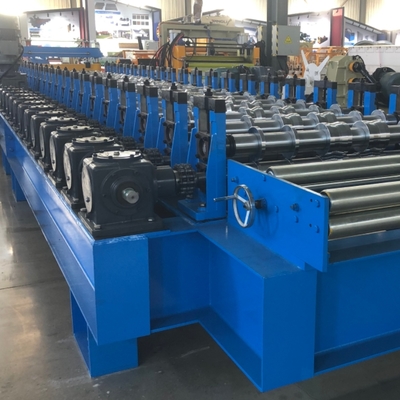

| อุปกรณ์ป้อน |
ความกว้างของแพลตฟอร์มสามารถปรับได้ด้วยวงล้อหมุน มีตลับลูกปืนอยู่ภายในเพื่อป้องกันขอบของแผ่นเหล็ก |
| เพลาหมุน |
วัสดุเพลา: เหล็ก 40 Cr |
| เส้นผ่านศูนย์กลางเพลา: 90 มม. |
| การอบชุบแข็ง ป้องกันการเสียรูปและปรับปรุงความแข็ง |
| ลูกกลิ้ง |
วัสดุลูกกลิ้ง: เหล็กเกรดสูง 45# |
| การชุบโครเมียม (ความหนาของโครเมียม: 0.05 มม.) ทำให้พื้นผิวลูกกลิ้งเรียบเนียนขึ้น ปรับปรุงความแข็งและป้องกันการเสียดสี ป้องกันการกัดกร่อน เพิ่มอายุการใช้งาน |
| สถานีหมุน |
18 สถานีสำหรับโปรไฟล์ (การหมุนแม่พิมพ์แยก) พร้อมลูกกลิ้งตัดแต่งด้วย |
| ประเภทการหมุน: แนวคิดการออกแบบการหมุนแยก สามารถคลายความเครียดภายในจากแผ่นได้ จากนั้นแผ่นจะอยู่ในรูปทรงที่ดีและมีความแม่นยำสูง |
| โครงสร้างเครื่อง |
โครงสร้างเฟรมโค้งแนวตั้งหล่อเหล็กหนา 45 มม. |
| โครงเครื่องพื้นฐาน |
คาน H รีดร้อน |
| เราจะทำค้ำยันแนวทแยงมุมภายในเฟรม เพื่อเสริมสร้างโครงสร้างและรักษาแผ่นทั้งหมดให้อยู่ในระนาบแนวนอนเดียวกัน |
| หลังจากการเชื่อมทั้งหมด จะใช้การสั่นสะเทือนในการเชื่อมความเครียด หลังจากการตัดเฉือนเครื่องบินขนาดใหญ่ จะมั่นใจได้ถึงแนวนอนและความแข็งแกร่งของเฟรม |
| แบริ่ง |
แบรนด์ดังของจีน Harbin |
| กำลังไฟ |
มอเตอร์สองตัว 7.5kw ดังนั้นกำลังไฟรวม 15kw |
| การรักษาลูกกลิ้ง |
การชุบด้วยไฟฟ้า (ชุบโครเมียม) |
| ฝาครอบนิรภัย |
1 ชุด |
| การส่ง |
การส่งเกียร์บ็อกซ์ 1400 (เกียร์เอียงด้านใน) |
| ข้อดี: สามารถปรับปรุงความเร็วได้โดยตรงหลังจากการตัด |
หมายเหตุ: วิธีปรับความกว้างของขดลวดอินพุตจาก 1250 เป็น 1000 มม. แก้ไขขนาดเดียวง่ายๆ แล้วใช้ราวจับเพื่อแก้ไขความกว้างของขดลวด ด้วยลูกกลิ้งนำทางเพิ่มเติมเพื่อให้แน่ใจว่าจะไม่ขีดข่วนพื้นผิวของขดลวด ด้วยลูกกลิ้งยางสองตัวที่ส่วนปรับระดับ จากนั้นจะง่ายกว่าในการป้อนขดลวดไปยังเครื่องขึ้นรูปม้วนหลักเพื่อเพิ่มความเร็วในการทำงาน
สำหรับลูกกลิ้ง
1. สำหรับลูกกลิ้ง เราใส่ตลับลูกปืนไว้ข้างใน เนื่องจากเมื่อความเร็วในการทำงานสูงขึ้น เราต้องแน่ใจว่าลูกกลิ้งทั้งหมดทำงานด้วยความเร็วเท่ากัน แล้วจะไม่ทำให้พื้นผิวของขดลวดเสียหาย
2. เครื่องมือขัดแบบม้วนในตัว พื้นผิวชุบโครเมียม เพิ่มอายุการใช้งานของเครื่องมือขัด พื้นผิวของเครื่องมือขัดเรียบและจะไม่เป็นสนิม จะไม่ทำให้พื้นผิวของชั้นสีเสียหาย และมีความทนทาน
3. ใช้มอเตอร์ Siemens ซึ่งเป็นแบรนด์ดังระดับสากล และคุณภาพของมันน่าเชื่อถือ
มีการเพิ่มเกียร์ภายในส่วนหนึ่งของเครื่องมือขัดเพื่อให้แน่ใจว่าแรงบนลูกกลิ้งสม่ำเสมอ ลดการสึกหรอ และขึ้นรูปอย่างสวยงามและแม่นยำ
สำหรับตัวคลายขดลวดและตัวเรียงซ้อนเป็นส่วนเสริม เนื่องจากความเร็วในการทำงานของเครื่องจักรนั้นเร็วมาก เราจึงควรใช้ตัวคลายขดลวดและตัวเรียงซ้อนที่รวดเร็ว
วิดีโอการทำงานของเครื่องขึ้นรูปแผ่นหลังคาโลหะ IBR (45m/min) สำหรับการอ้างอิงของคุณ:
