แกลนไซ Cee Purlins Zee Purline เครื่องปั้นม้วนปรับแต่ง

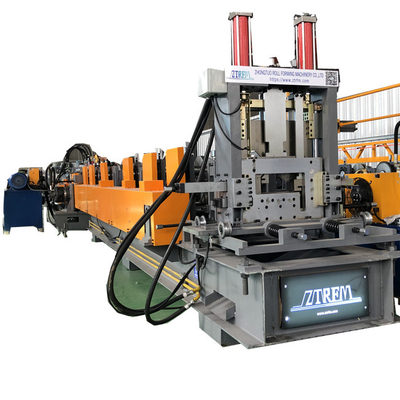

เครื่องผลิตกระดาษเหล็ก Cee Purlins Zee

กระปุก Cee Purlins Zee purline เครื่องผลิตการม้วนเป็นถูกออกแบบมาเพื่อทํา C purline, Z purline ในชุดโดยอัตโนมัติอย่างเต็มที่กับการเจาะหรือไม่มี

Cee Purlins สําหรับหลังคาโลหะ

โครงการ ปกครอง หลังคา หลังคา

C Purlin - Cee หรือ C purlins มีรูปร่างเหมือนตัวอักษร C สี่เหลี่ยม. พวกเขามักจะใช้สําหรับการสนับสนุนโครงสร้างในผนังและเป็นแผ่นพื้นนอกจากหลังคา.

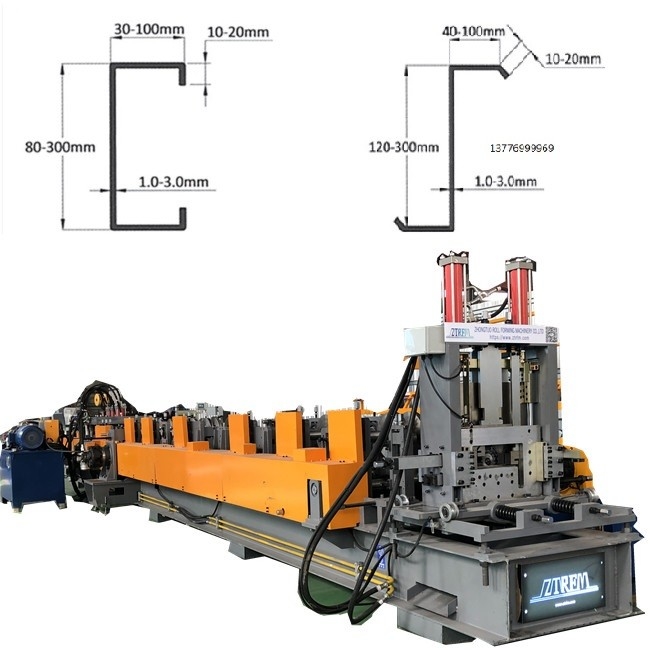

ซี พอร์ลิน - ซี หรือ Z พอร์ลินมีรูปร่างเหมือนตัวอักษร Z รูปร่างของมันทําให้พอร์ลินสามารถทับซ้อนกับอื่น ๆ ที่ข้อต่อ.Z พอร์ลินส่วนใหญ่ใช้ในผนังหรือสําหรับโครงการหลังคาขนาดใหญ่นี่คือโปรไฟล์การวาดภาพสําหรับการอ้างอิงของคุณ

เครื่องผลิตกระดาษเหล็ก Cee Purlins Zee

ความต้องการการตั้งค่า:

1ความหนาของวัสดุ:1.5-3 มิลลิเมตร ความหนาระหว่าง 2-2.5 มิลลิเมตรมักจะใช้

2ความแข็งแรงของวัสดุ: เหล็กธรรมดา G350 หรือคล้ายๆ

3ขนาด: 100-300mm (สามารถปรับได้โดยอัตโนมัติ)

4. ถ้าเจาะรู ความเร็วจะ 15-22m / min

5. C และ Z purlin เปลี่ยนด้วยมือหรืออัตโนมัติ

6. การควบคุม PLC เป็นระบบ Windows โดยคอมพิวเตอร์

7การควบคุมและติดตามทางไกล

8. การแสดงภาพตําแหน่งการเจาะ

9. การใส่ภาพวาด CAD

10. การขับเคลื่อนมอเตอร์เซอร์โว

โต๊ะเก็บของด้วยมือ

กระบวนการทํางานของ Cee Purlins Zee

เครื่องผลิตกระดาษเหล็ก Cee Purlins Zee

อัตโนมัติ decoiler หรือมือหนึ่ง:ความจุ: 6 ตัน

11. กว้างภายในโค้ล:450-550mm

12ความกว้างการให้อาหาร: สูงสุด 500 มิลลิเมตร

13โครงสร้าง: สะสมโดยแผ่นเหล็กและสตาร์โปรไฟล์

14การหดตัวและขยายของโค้ลเป็นอัตโนมัติ ดําเนินโดยพลังงานไฮดรอลิก

ส่วนอาหารและการปรับระดับ

มีปุ่มไฟฟ้าที่นี่ ซึ่งสามารถปรับความกว้างการให้อาหารโดยอัตโนมัติ

รอลเลอร์ปรับระดับ: 3 ขึ้น 4 ลง

วัสดุม้วน: Cr15

กว้างของม้วน: 75 มม.

ปรับความกว้างการให้อาหาร: อัตโนมัติโดยปุ่ม

ให้แน่ใจว่าแผ่นเหล็กที่นําเข้าตรงและเรียบร้อยและจากนั้นกระบวนการการสร้างม้วนสามารถทําให้แม่นยํา

การเจาะและการตัดเชื้อก่อนส่วนหนึ่ง

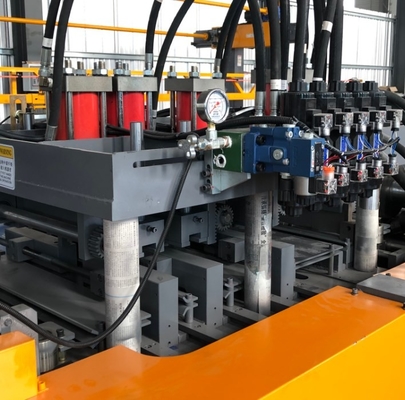

หน่วยเจาะที่มีระบบไฮดรอลิก

การเจาะหมัก: การรักษา Gcr12

สถานีที่ 1: การเจาะรูด้านล่างสองด้าน

สถานีที่ 2: การเจาะรูด้านล่างสองข้าง

สถานีที่ 3: การตัดเชือกก่อนไฮดรอลิก

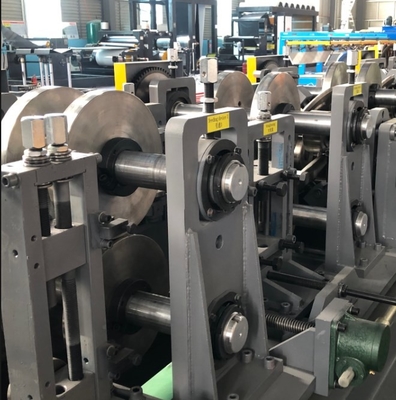

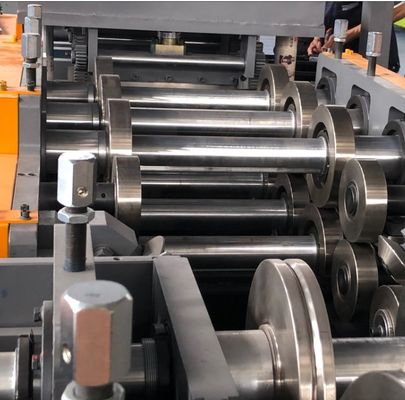

เครื่องผลิตหมุนหลักของ CZ purline เครื่อง:

วัสดุม้วน:

การบําบัดความร้อนในการแปรรูป CNC Cr12 ถึง HRC: 58-60,การหมุนเสร็จ

สถานที่ล้อ:21 แถว

กว้างของแกน:Φ80 มิลลิเมตร

วัสดุของ shafts:

40 Cr การแปรรูป CNC HRC28-32,การหมุนเสร็จและ electroplate

ความเร็วในการปั้น:สูงสุด 15m/min

โลเตจ:480V/60HZ/3P (ตามที่ต้องการ)

วิธีการส่ง:

เชือกคู่ + การสนับสนุนปลายแกน

พลังงานของมอเตอร์เซอร์โว:60 กิโลกรัม

การเปลี่ยนขนาด: โดย PLC

C และ Z เปลี่ยนการสกัด:โดยอัตโนมัติหรือด้วยมือ

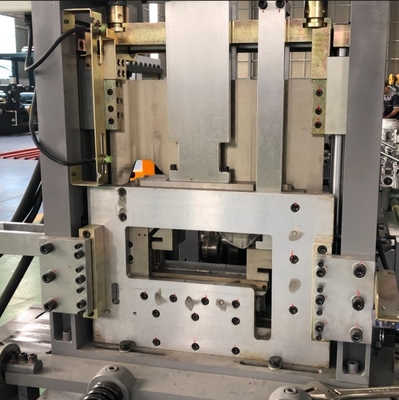

ระบบตัดแบบไฮดรอลิก

วัสดุของใบมีด:การบําบัด Cr12mov

การวัดความยาว:การวัดแบบออนโคเดอร์อัตโนมัติ, ความละเอียดความยาว 1mm/3m

คุณสามารถปรับเครื่องตัดด้วยมือเพื่อตัดขนาดที่แตกต่างกันของ c / z purlin คุณไม่จําเป็นต้องเปลี่ยนใบใหม่และเครื่องตัดนี้ง่ายที่จะใช้งาน

ระบบควบคุม PLC

1 ชุดคอมพิวเตอร์ควบคุม + ระบบควบคุมที่ฉลาด + โปรแกรมการใส่ข้อมูลรวดเร็วการผลิต:

U disk สามารถนําเข้าข้อมูลการผลิตได้อย่างรวดเร็ว

ระบบส่งทางไกล โน๊ตบุ๊คระบบ Windows ของแท้

การมองเห็นการผลิต:

อัตโนมัติสเต็กเกอร์

ความยาว: 6 เมตร

ร่างกรอบคือ welded กับช่องเหล็กและเหล็กมุม และ roller ถูกติดตั้งบนพื้นผิว

คําแนะนําที่เกี่ยวข้อง:

หากค่าแรงงานในท้องถิ่นสูง คุณยังสามารถเลือกการปรับปรุงอัตโนมัติ (ราคา:28000 USD)

กระปุก Cee Purlins Zee purline วอลเลนการสร้างเครื่องทํางานวิดีโอสําหรับการอ้างอิงของคุณ:
