เครื่องปรับปรุงลวดลวดกลานไฟเหล็กเบา

เครื่องปรับปรุงลวดลวดกลานไฟเหล็กเบา

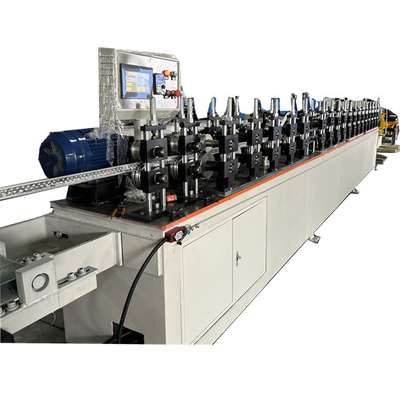

เครื่องปรับปรุงกระดานกระดานกระดานกระดานเหล็กเบา ระบบเพดานแขวน T Grid Rolling Machine ได้ถูกออกแบบมาเพื่อทําให้เพดาน T bar หรือเพดานการแขวน grid โดยการปรับปรุงหลักการการม้วน

สําหรับแท่ง T หลังคา มันมีข้อดีต่อไปนี้

1ประหยัด การติดตั้งง่าย ใช้แรงงานน้อยกว่าในการติดตั้งเมื่อเทียบกับระบบอัลลูมิเนียม extruded ปกติ

• การแลกเปลี่ยนของระบบหลักและข้ามระหว่างระบบ ส่งผลให้ความต้องการคลังสินค้าลดลงและความยืดหยุ่นในพื้นที่มากขึ้น
• ความยืดหยุ่นและสามารถยึดภาระที่ปกติถูกออกแบบในระบบเทยแขวน
• ประเภทที่ผสมผสานกันของ cross tee ให้ผสมผสานครบถ้วน การกําจัดช่องว่างระหว่าง main runner และ cross tees และรับประกันความแข็งแกร่งในการติดตั้ง

ที่นี่เอาโปรไฟล์การวาดต่อไปนี้สําหรับการอ้างอิงของคุณ:

ยกตัวอย่างเช่น โปรไฟล์การวาดภาพด้านบน

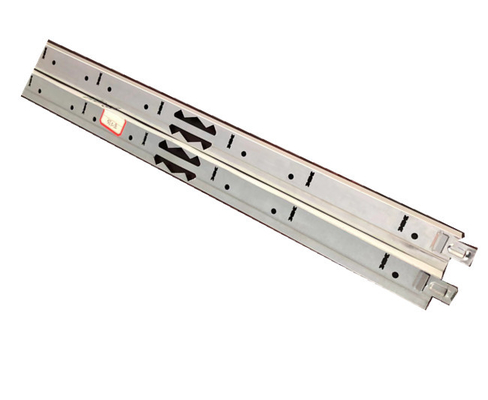

1. เครื่องถูกออกแบบขึ้นอยู่กับโปรไฟล์การวาดภาพของลูกค้า, ที่นี่ฉันเอาชนิดหนึ่งสําหรับอ้างอิงของคุณ. ขนาด T หลักคือ 24x30

• Cross T มีสองความยาว: หนึ่งเป็น 600mm และหนึ่งเป็น 1200mm. หนึ่งเครื่องโดยปรับหม้อ, สามารถทําโดยเครื่องเดียว.

แนวคิดการออกแบบเครื่องจักร

เช่นเดียวกับเครื่องยนต์หมุนอื่น ๆ เครื่องยนต์ T รางเพดานยังประกอบด้วย:

อุปกรณ์: จริงๆแล้ว อุปกรณ์ทั้งหมดสามารถปรับแต่งตามความต้องการของลูกค้า

1. Decoiler คุณสามารถเลือกที่จะใช้หนึ่งมือหรือหนึ่งไฮดรอลิก

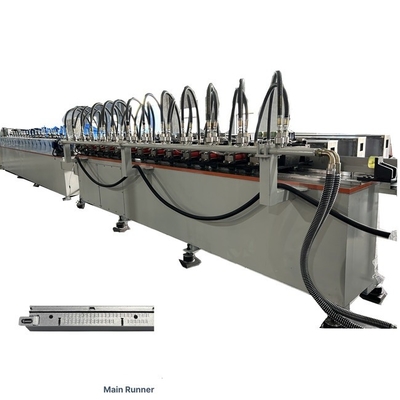

2. เครื่องปรับปรุงการม้วนหลัก:

2.1 กรอบ: กรอบพิมพ์หรือกรอบเสา

2.2 การส่ง: กล่องเกียร์หรือโซ่หรือเกียร์

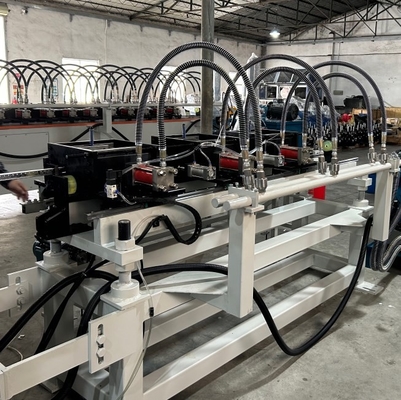

3. ส่วนการเจาะ.

3.1 การเจาะหลุมหนึ่งครั้ง หรือการเจาะชิ้นทั้งชิ้นด้วยความเร็วสูง

3.2 โดยส่วนต่อไปนี้เพื่อรู้รายละเอียดเพิ่มเติมเกี่ยวกับเครื่อง

ข้อมูลบางส่วนเกี่ยวกับ T รางเพดาน rollforming เครื่อง:

1สถานีม้วน: 18 ล้อหลัก 2 ชุดสําหรับการปรับขนาด

3. พลาตฟอร์มเครื่องหลักมีความหนา 30 มม และด้านรอบ ๆ มีความหนา 6 มม, ผสมผสานเป็นทั้งใบ. พื้นที่ทํางานหลักถูกเคลือบด้วยเครื่องบด gantry เพื่อทําให้พื้นผิวเรียบและเรียบ.ใช้เหล็ก 45 # ace.

4วัสดุของม้วน: เหล็กแบบ CR12MOV และได้รับการรักษาด้วยความร้อนระยะว่างเพื่อบรรลุความแข็งแบบเรียบร้อย, โดยความแข็งเฉลี่ยของ HRC55.

5- วัสดุ shaft 40CR การดับและความร้อน, กว้าง 45 มม.

6พลังงานของมอเตอร์ 5.5KW

แบรนด์: Siemens มอเตอร์สายทองแดงทั้งหมด และแต่ละม้วนถูกขับเคลื่อนโดยกล่องเกียร์ 1:15 ที่เป็นอิสระ ซึ่งมีความมั่นคงและมีเสียงเสียงต่ํา

7ราควัสดุสองตัวสามารถบรรทุก 500KG หัวเดียวตั้งตรง, มือ tightened.

8กรอบแบบเสานําความแม่นยําสูงมีความหนา 38 มี 8 หมอน NSK6206 ญี่ปุ่นต่อกลุ่มพื้นผิวของกรอบทั้งหมดได้รับการรักษาด้วยสีดําเพื่อทําให้พวกเขาไม่ค่อยมีแนวโน้มที่จะเกิดสนิมและทนทานต่อการตี.

9.กรอบหม้อทําจากเหล็ก 45 # ace ทั้งหมดที่ได้รับการแปรรูปความแม่นยําและมีการรักษาผิวดํา

10. โมลด์สามารถเปลี่ยนได้อย่างรวดเร็วในรูปแบบการใส่, และวัสดุที่ทําจาก SKD11 ญี่ปุ่นและความร้อนรักษาความว่าง.ที่ผ่านการแปรรูปละเอียด.

11. โต๊ะทํางาน stamping เป็นประเภทบูรณาการ, ด้วยความหนาของ 30MM บนโต๊ะทํางานและความหนาของ 6MM ในด้านข้าง. ด้านบนถูกบดละเอียด. การรักษาต่อต้านการกัดกร่อนด้านข้าง

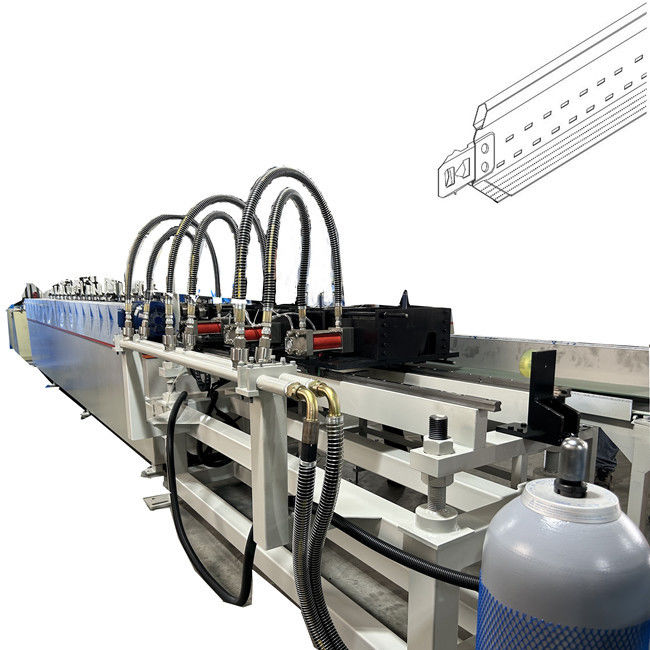

12. ปั๊มไฮดรอลิก ใช้แบรนด์ไต้หวัน Kaijia, วาล์วน้ํามัน ใช้แบรนด์ไต้หวัน Oilfield, ท่อน้ํามันทั้งหมดทําจากสายเหล็ก, มอเตอร์เป็น 15KW ทั้งหมดสายทองแดง มอเตอร์อุณหภูมิทนทาน,และล็อควงจรน้ํามันถูกบดละเอียด.

13. การเก็บพลังงาน การตีพิมพ์อย่างรวดเร็ว การตีพิมพ์และการตีพิมพ์อย่างสมบูรณ์แบบในครั้งเดียวโดยไม่ต้องหยุดเครื่องสําหรับการตีพิมพ์ (หมายเหตุ:ปัจจุบันเป็นผู้ผลิตเพียงคนเดียวในจีนและไต้หวัน ที่สามารถทําการเจาะและเจาะได้ในครั้งเดียว โดยไม่หยุดเครื่องจักร)

14ระบบไฮดรอลิกใช้เครื่องเย็นน้ํามัน 70P เพื่อควบคุมอุณหภูมิน้ํามันผ่านการไหลเวียนน้ํามัน

15.ส่วน stamping ของเส้นตรงเคลื่อนย้ายไปและกลับด้วย Taiwan servo controller และมอเตอร์ PLC จาก Delta และความถี่สัมผัสจาก Weilunอุปกรณ์ไฟฟ้าความดันต่ําคือซีเมนส์.

16ผ้าเลคที่ใช้สําหรับเครื่องเคลมีความหนา 0.18 ถึง 0.23 มิลลิเมตร วัสดุพื้นฐาน: 0.25-0.04 มิลลิเมตรความหนาเหล็กแคลม

17สามารถผลิตผลิตภัณฑ์เมตรและอังกฤษ, 3600 มิลลิเมตร มีคลิปพิเศษสําหรับการปรับขนาด

18กระบวนการผลิต: การปลดลวดลวดลวดลวด - การขัด - การเจาะไฮดรอลิกอัตโนมัติ - การบรรจุ - ผลิตภัณฑ์สําเร็จรูป

19ความจุของอุปกรณ์สายการผลิต 0-30 เมตร (8-10 ยูนิต)

20. คู่มือการนําเข้าและเครื่องขัดสามารถปรับในทุกทิศทาง

21หน่วยมีสายพัดขยะและอุปกรณ์รับวัสดุ

ในส่วนของการออกแบบและการผลิตของหม้อเจาะตามมาตรฐานของหม้อ, รูปแบบประกอบด้วย:

1หม้อปลายเจาะด้านหน้า: 1 ชุด

2หม้อปลายกระแทกหลัง: 1 ชุด

3. โมล์เจาะ: 8 ชุด (เจาะ 4 ช่องต่อโมล์) (หมายเหตุ: อุปกรณ์พร้อมกับ 4 เครื่องล่อและ 36 จุดเจาะ)

23เครื่องเคลมีแพลตฟอร์มรับผลิตภัณฑ์ ผลิตจากสแตนเลส

26ระบบควบคุมไฟฟ้าสําหรับสายการผลิต การควบคุมความถี่ที่แปรปรวนสําหรับโรงงานม้วน การควบคุม servo สําหรับการตัดและหน่วยเจาะความยาวของสินค้า, การออกเสียง, ความล้มเหลวของอุปกรณ์, และสวิทช์หยุดฉุกเฉินที่เหมาะสมควรได้รับการติดตั้งที่ตําแหน่งที่ตรงกันในสายการผลิต

ในส่วนของแท่น T หลังคา, เรามีประเภทต่อไปนี้เช่นกัน:

นี่คือวิดีโอการทํางานของเครื่องปรับปรุงกระบอก T
