คุณภาพสูง สล็อตสต๊อดและ Track รอลล์การสร้างเครื่องจักรสําหรับการติดตั้งทางบวกและความแข็งแรงของผนัง

สล็อตสต๊อดและ Track รอลล์การสร้างเครื่อง

มีหลายขนาดและหลุมปกติหลายสําหรับแทรกเคเบิล ดังนั้นวิธีการเปลี่ยนขนาดและวิธีการเจาะหลุมเป็นประเด็นหลักเมื่อผู้ผลิตออกแบบเครื่อง

ในปัจจุบัน, มากขึ้นและเพิ่มขึ้นในการรับใช้ un- coiler, อุปกรณ์ก่อนการปรับระดับอิสระ, เซอร์โวอาหารในอุปกรณ์, เครื่องกดกับเจาะแตกต่างกันตาย, รอลล์อดีต,ไม่มีพลังงานหมด rack หรือ pneumatic stacker, ระบบควบคุม PLC เป็นสายที่สมบูรณ์แบบเพื่อปรับปรุงความเร็วการผลิต

นี่คือรูปแบบและผลิตภัณฑ์สําเร็จรูป

รูปแบบการออกแบบของลูกค้า:

สล็อต Track &Stud และ Track:

ด้วยกระดูกซี่โครงการและการทําจุดม้วน:

สะพานสล็อตคืออะไร?

ZTRFM Slotted Track เป็นระบบที่นิยมในอุตสาหกรรมเพื่อบรรลุการบิดหัวผนังและความทนไฟสําหรับผนังภายในและภายนอกมันตอบสนองความต้องการการเคลื่อนไหวและจักรยานของ ANSI / UL 2079 และ UL ประเภท 1ความทนทานต่อไฟ 2, 3 และ 4 ชั่วโมงในระบบประกอบไฟหัวผนัง

สายสล็อตเส้นทางลักษณะและการใช้งาน:

• ระบบปรับไฟ
• UL ประเภทในระบบไฟที่ได้รับการอนุมัติมากกว่า 80 ระบบ
• สายสล็อตแบบมาตรฐาน สามารถเคลื่อนไหวตั้งได้ถึง 1 1⁄2 ̊
• รูปแบบและขนาดสล็อตตามต้องการ
• ขนาดความกว้างและความหนาตามต้องการ
• การติดตั้งทางบวกสําหรับความแข็งแรงของผนัง
• บึ้งหัวผนังและพื้นขยายหรือการเคลื่อนไหวการบด
• รวมกับระบบกําแพงแบบดั้งเดิม
• การ ติดตั้ง ที่ ง่าย ช่วย ลด ค่าแรงงาน

วัสดุ / รายละเอียดสินค้า

ผลิตภัณฑ์ที่ไม่เป็นโครงสร้าง:

• 18-30 มิล: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

ผลิตภัณฑ์กรอบโครงสร้าง:

• 33-43 มิล: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 มิล: 50 ksi............ASTM A1003/A653, C955

รายละเอียดการเคลือบ

ผลิตภัณฑ์ที่ไม่เป็นโครงสร้าง:

• 25EQ, 20EQ, 30EQD, 18-30 มิล: G40............ASTM A1003/A653, C645

ผลิตภัณฑ์กรอบโครงสร้าง:

• 33EQS, 43EQS, 33-97 มิล: G60............ASTM A1003/A653, C955

หมายเหตุ: ติดต่อ ZTRFM สําหรับความพร้อมความหนาของเคลือบที่หนักกว่า

ประโยชน์

· น้ําหนักที่เบากว่าหมายถึงต้นทุนที่ต่ํากว่า: เนื่องจากเราใช้เหล็กน้อยกว่าในการผลิตมัน สเตียเลอร์สล็อตรีคเป็นทางออกที่ประหยัดสําหรับความต้องการของระบบหัวของผนัง

· U.L. ไฟเรท: ด้วยรหัสที่อนุมัติ ไฟเรทสูงสุด 2 ชั่วโมง คุณสามารถไว้วางใจ สตีเลอร์ สล็อตรอกสําหรับระบบหัวของผนังของคุณ

· ประหยัดเงินในระยะยาว: เราใช้เคลือบซิงค์เต็ม เพื่อลดการเกิดสนิมลงอย่างมาก ซึ่งหมายความว่าผนังของคุณจะทนนานกว่าและทนทานกับธรรมชาติได้ดีกว่า เมื่อเปรียบเทียบกับกรอบไม้.

· ได้รับเครดิต LEED: เนื่องจากระดับของสารประกอบการรีไซเคิลในโค้ลที่เราใช้ โสตสแตนเลสของเราถือว่าเป็นผลิตภัณฑ์สีเขียว

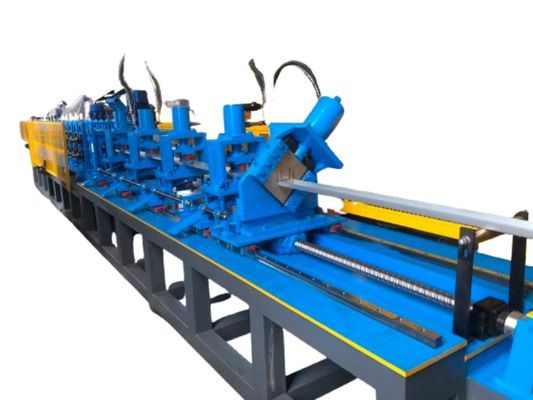

สล็อตสต๊อดและ Track รอลล์การสร้างเครื่อง

รายละเอียดการอธิบาย/พารามิเตอร์เทคนิคของสายที่ครบถ้วน:

• 2 ตัน ไฮดรอลิก Un-Coiler กับอุปกรณ์การปรับระดับก่อน

เครื่องยนต์หมุนโค้ลขับเคลื่อน, การควบคุมหยุด / เริ่มการทํางานอัตโนมัติ, 2.2KW

ความจุ = 2 ตัน

ความกว้างของโค้ล: 200 มม

กว้างภายในโค้ล: Φ510±30mm

• อุปกรณ์ระดับก่อนที่เป็นอิสระ

สําหรับวัสดุขนาดหนัก

เครื่องขับเคลื่อนและปรับระดับด้วยมอเตอร์

• อุปกรณ์เลื่อนมืออาชีพ

อุปกรณ์ที่ติดตั้งระหว่างเครื่องให้อาหารม้วนและเครื่องพิมพ์

• การให้อาหารอัตโนมัติในอุปกรณ์

มอเตอร์เซอร์โว: YASKAWA 1.8KW หรือตามสั่ง

• เครื่องกด

ความจุ: 80/110 ตัน หรือตามความต้องการรายละเอียด

ยี่ห้อจีน: YANGLI

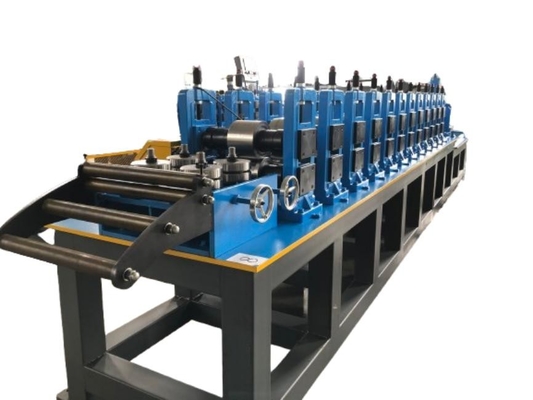

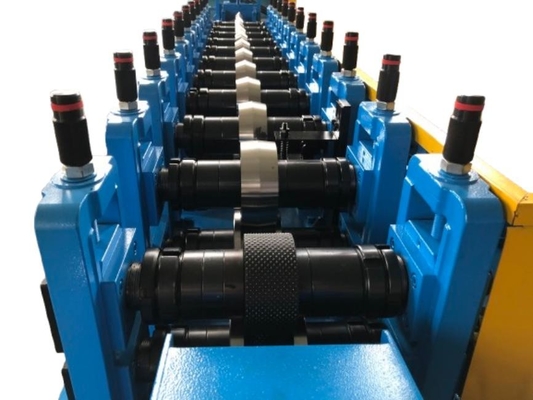

• เครื่องปั้นม้วน

18 ขั้นตอนในการสร้าง

โรลล์ผลิตจาก Cr12, การรักษาความร้อน

ชาฟต์ กว้าง=ф75mm, การแปรรูปแม่นยํา

มอเตอร์หลัก = 11KW, การควบคุมความเร็วความถี่

ความเร็วสูงสุดของสายของอดีตลวด: ประมาณ 12-15m/min

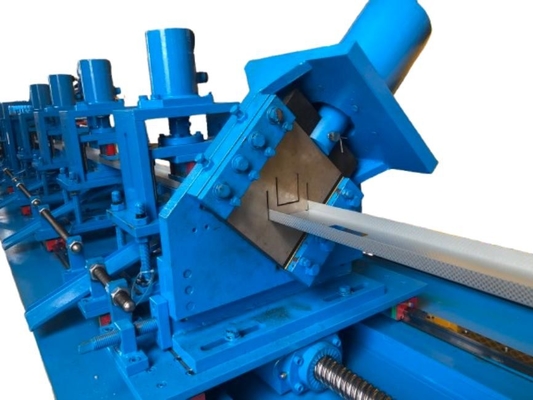

• อุปกรณ์ตัดแบบไฮดรอลิก

ตัดเครื่องบิน

หลังจากตัด, มี 8 มิลลิเมตรของเสีย

• ระบบควบคุม PLC

เครื่อง PLC และจอสัมผัสแบรนด์ Siemens เครื่อง Inverter แบรนด์ Schneider เครื่อง Encoder Omron
