รายละเอียดสินค้า:
|
| โวลเตชั่น: | 380V/50hz/3เฟส | สถานีโรลเลอร์: | 10-12 |
|---|---|---|---|
| วัสดุของลูกกลิ้ง: | GCr12mov | โหมด: | เครื่องบดบดบดแบบ Cross T |
| ประเภทการตัด: | การตัดหลังไฮดรอลิก | ระบบควบคุม: | PLC |
| หน้าที่: | เครื่องท่อวงรี | ขนาด: | ปรับแต่ง |
| พลังงานหลัก: | 7.5 กิโลวัตต์สำหรับแต่ละส่วน | ความหนาของวัตถุดิบ: | 1.5-3 มิลลิเมตร |
| คลายคอยเลอร์: | 2 ตัน | หมายเลขสถานีกลิ้ง: | 14 สถานี |
| ขนาดเครื่อง: | 5800*620*1200มม | PLC: | ควบคุม |
| เน้น: | เครื่องปั้นกลมกล่อง c กลมกลมกลมกลม,u c เครื่องปั้นม้วนช่องทาง,เครื่องปั้นม้วนช่อง Magic U |
||
แมจิกเวอร์ชั่น ไลท์เฟรม วิลล่า รอลลิ่งแมชชีน-ใช้ช่อง C และช่อง U
เวอร์ชั่นมักจิก รางเบาวิลล่าเครื่องม้วน-ใช้ช่อง C และช่อง U ในเมื่อการผสมผสานถูกออกแบบเพื่อทําให้อาคาร 6 ชั้นโดยเครื่องเดียว.0 มม.การปรับความกว้างสามารถจาก 89 ถึง 300 มมและการดําเนินงานทั้งหมดสามารถเสร็จสิ้นในคอมพิวเตอร์. ระบบควบคุม PLC เป็นแหล่งเปิด, มันสามารถรับโปรแกรมโปรแกรมการออกแบบทั้งหมดในส่วนต่อไปนี้ผมจะนําภาพวาดเป็นตัวอย่าง เพื่อแสดงรายละเอียดเพิ่มเติมของเครื่องจักร และอธิบายว่ามันทํางานอย่างไร
นี่คือรูปโปรไฟล์:
แมจิกเวอร์ชั่น ไลท์เฟรม วิลล่า รอลลิ่งแมชชีน-ใช้ช่อง C และช่อง U

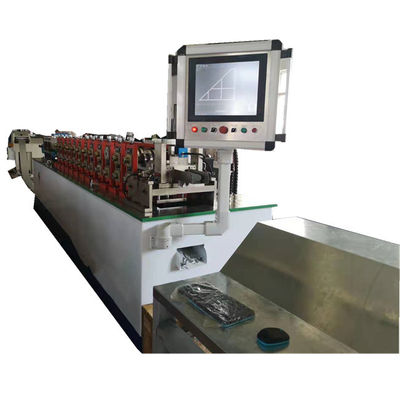

นี่คือรูปภาพของเครื่องยนต์กลมไฟของเวอร์ชั่น Magic สําหรับความหมายของคุณ:
| PLC | การควบคุม PLC | |
| กล่องกระจายที่เปลี่ยนได้ | 1 (ติดตั้งอยู่กลาง rack) | |
| เครื่องควบคุมภายนอก | 1 (สามารถอํานวยความสะดวกในการก้าวหน้าและถอยหลังในกระบวนการผลิตและกระบวนการ debugging) | |
| สินค้าเสริมหลักที่มาจาก | PLC (Panasonic, Japan), รีเล่ (Schneider, ฝรั่งเศส), สวิตช์ความใกล้ชิด (Ortonix, เกาหลี) | |
| พิมพ์ | เครื่องฉีดหมึก 1 ชิ้น (ฉีดหมึก 1 ชิ้น, สเปรย์สูงด้านข้างสูง) | |
| ระบบพลังงาน | มอเตอร์เซอร์โว 22KW + เครื่องลดเกียร์โค้ง | |
| ไฮดรอลิก Mian | พลังงานของสถานีไฮดรอลิก 11KW + การเย็นด้วยอากาศ | |
| ความจุของถังน้ํามัน 200 ลิตร | ||
| สถานีไฮดรอลิกขนาดเล็ก | พลังงานของสถานีไฮดรอลิก 3.75kw + ช่องระบายความร้อน; ปริมาณถังน้ํามัน 30 ลิตร | |
| สถาปนิกส่วนหลัก | การวิจัยและการพัฒนาน้ํามันซอลีนอยด์แวลล์ | |
| น้ําหนักรองรับ: 5 ตัน | ||
| การขยาย | รถเลื่อนมือ | |
| ศูนย์กลางของสี่ส้นคอถูกสนับสนุนข้างนอก | ||
| ขับ | มอเตอร์ขับเคลื่อน อัตโนมัติ | |
| ความยาว 12 เมตร มี 2 ส่วน หนึ่งสําหรับ 6 เมตร และอีกหนึ่งสําหรับ 3 เมตร | ||
| เมตาฮอด | ร่างกรอบถูกผสมด้วยเหล็กมุมและเหล็กมุม และพื้นผิวถูกบรรจุด้วยม้วน | |
| รอลเลอร์ | วัสดุ: Gcr12 | |
| เทคโนโลยีการแปรรูป: หลังจาก CNC machining, การรักษาความร้อนถึง HRC58-60, และจากนั้น fine car | ||
| ช่อง | วัสดุ 40Cr | |
| เทคโนโลยีการแปรรูป: หลังการแปรรูป CNC, การบํารุงความร้อนและการบํารุงความร้อน HRC28-32, และจากนั้นการเคลือบละเอียด | ||
| น้ําหนัก | น้ําหนักของเครื่องจักรทั้งหมดประมาณ 9 ตัน | |
นี่คือรูปภาพแสดงผลิตภัณฑ์เสร็จของเครื่องม้วนวิลล่ารางเบาเวอร์ชั่น Magic:
การออกแบบชนิดนี้ของเวอร์ชั่น Magic แสงกรอบวิลล่าเครื่องม้วนในระดับหนึ่ง, มันสามารถประหยัดสูญเสียของค่าใช้จ่ายในการลงทุน.โปรดเช็คการออกแบบอื่น ๆ ของเราในเว็บไซต์ของเราหากคุณมีปัญหาใดๆ โปรดติดต่อเราตลอดเวลา
ผู้ติดต่อ: Amerilia cui
โทร: 008615127755788
