Sigma Purlin Roll Forming Machine สําหรับโครงสร้างสตรูคาดและเทคลา

SigmaPอูรลินSยีสเทมเครื่องปั้นม้วน

มันนําเสนอการแก้ไขจาก 120 มม ถึง 400 มม กับกว้างจาก 1.2 มม ถึง 3.2 มม ทั้งหมดนี้ได้รับการสนับสนุนโดยเต็มที่โดย StruCAD และ Tekla Structures

ข้อมูลแคม เพื่อลดความเสี่ยงของความผิดพลาดที่เป็นไปได้ และกําจัดความจําเป็นในการสร้างภาพวาดที่ใช้เวลา

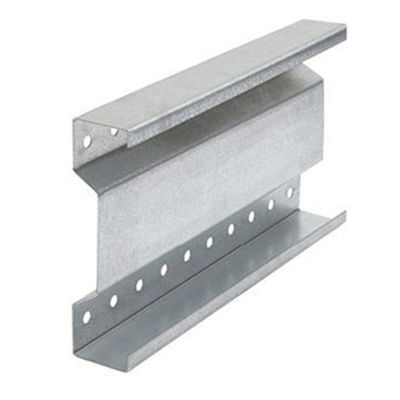

ซิกม่า บีม พอร์ลินใหม่ของเรา สร้างความแข็งแรงที่ดีต่อการปรับปรุงสัดส่วนน้ําหนัก ไม่ต้องพูดถึงการลดความต้องการของอุปกรณ์เสริมในเกณฑ์การออกแบบทั่วไปประหยัดค่าใช้จ่ายเพิ่มเติมของส่วนประกอบและเวลาการติดตั้งในสถานที่ผลิตภัณฑ์นี้ถูกเปิดตัวโดยใช้วัสดุ S450 แทนที่ใช้มาตรฐานอุตสาหกรรม S390และ Sigma Beam Purlin ใช้กับสายการแพ้มาตรฐานของเราของส่วน C เป็นรถไฟข้าง, การแก้ไขที่ยืดหยุ่นและประหยัดสําหรับความต้องการของกระเบื้องและรางทั้งหมดของคุณ

ประเภทสินค้า

มานี่คือโปรไฟล์สําหรับการอ้างอิงของคุณ

ระบบนี้ถูกออกแบบเป็นหลักสําหรับการใช้บนหลังคา เป็นการสนับสนุนแผ่นรอง ความกว้างของช่องสูงถึง 15 เมตร และความชันสูงสุดของหลังคา 25 องศาหมวดสกรีน Sigma ผลิตโดยการม้วนเย็นเป็นเหล็ก galvanized pre-hot dip, เกรด S450 ที่มีความเครียดการออกกําลังแรงขั้นต่ํา 450N/mm2 คุณสมบัติของส่วนนี้ถูกคํานวณตาม Eurocode 3 BS EN 1993-1-3:2006การคํานวณของภาระสุดท้ายและการทํางาน deflections เป็นพื้นฐานบนผลการทดสอบขนาดเต็มและการวิเคราะห์ธาตุที่จํากัดแฟลนจ์ด้านบนของกระดานต้องมีการยึดที่เหมาะสมโดยแผ่นเหล็กที่แข็งแรง (หรือคล้ายกัน) ติดตรงกับแฟลนจ์ด้านบนโลหะมีผิวเคลือบภายนอกแบบเหล็กกระดาษ Z275 ทําให้ความหนาของผิวเคลือบประมาณ 20 ไมครอนในแต่ละด้าน

การประกอบแขนและรายละเอียดของคลีท

กล่องจําเป็นต้องให้ความต่อเนื่องทางโครงสร้างของส่วน purlin ผ่าน rafter การสนับสนุนความหนาของแขนขึ้นอยู่กับความหนาของ purlin ดูตาราง.

ระบบกระดานที่ประหยัดที่สุด ในแง่ของสารประกอบและจํานวนส่วนประกอบที่จะก่อตั้ง คือระบบกระดานกระดานกระดานกระดานกระดาน

รายละเอียดของ Purlin Cleat

ขนาดกระดาษแบบมาตรฐาน

หมายเหตุ: ในกรณีที่ไม่มีการจัดสรรสัญลักษณ์ Albionดูแลให้แน่ใจว่ามีการให้ความสะอาดเพียงพอจากด้านล่างของ purlin ไปยังด้านบนของ rafter สําหรับการติดตั้ง sleeve.

Sigma Standard Drilling เครื่องเจาะ

การเจาะแบบมาตรฐานถูกแสดงด้านล่างสําหรับสาย sigma purlin. 14mm กว้างกล่องและหลุมเชื่อมต่อ cleat, เพื่อเหมาะสมกับ M12 bolts, ใช้สําหรับ 200, 225 และ 240 ซีรีย์ sigma ในขณะที่ 18mm

กว้างสําหรับ M16 bolts ใช้สําหรับ 265 และ 300 sigmas ลึก8. หลุมปรับความเร็ว, เมื่อจําเป็น, มีความกว้าง 14 มม * 20 มม ตกฉาก. หลุมที่จะเหมาะกับสเตรทมุมสัดส่วนกลางมีกว้าง 14 มม สําหรับ M12 เกรด 4.6 โบลต์ช่องขอบขนาด 14 มิลลิเมตร หากต้องการความยาวส่วนสูงสุด 16 เมตร

SigmaPอูรลินSยีสเทมเครื่องปั้นม้วน

Sigma Purlin Systems และการจัดวางการเข้าร่วม

รูปแบบของซิกม่า พอร์ลิน ให้โปรไฟล์ที่มีประสิทธิภาพและแข็งแกร่ง ที่เหมาะสมกับสภาพสภาพยาวสั้นและยาวในกรณีส่วนใหญ่ของชนิดอาคารที่นิยมใช้ สตาร์ sag ไม่จําเป็น (ต้องขึ้นอยู่กับสภาพการยกลม)กล่องที่จําเป็นต้องให้ความต่อเนื่องกับส่วนของ purlin ทั่ว rafters การสนับสนุนได้ถูกพัฒนาโดยเฉพาะเจาะจงเพื่อลดจํานวนกระโปรงให้น้อยที่สุด, ทําให้จํานวนส่วนประกอบลดลง และส่งผลให้การประหยัดในเวลาการติดตั้งและค่าส่วนประกอบทั้งหมดแขนมีความยาวเท่ากัน กับขนาดยาวเหมือนกัน, ความเหมือนกันลดความเป็นไปได้ของความผิดพลาด

ระบบกระโปรงกระโปรงเดียว

ระบบกระเบื้องกระเบื้องที่เรียบง่ายที่สุด ใช้ในกรณีที่สภาพการออกแบบสั่งไม่ให้ใช้กระเบื้องเชื่อม

ระบบกระดูกท้ายแบบ Double Span

ใช้กับ 200, 225, และ 240 ซีรีส์

ระบบกระดานที่นิยมที่สุดรวมความยาว span สองครั้งกับขั้นต่ําของ sleeves การเชื่อมโยงระบบ sleeved สามารถใช้ได้สําหรับอาคารที่มีสองช่องหรือมากกว่าและรวมกันเป็นทางออกที่ประหยัดกับความง่ายของการรายละเอียด. ความกว้างของช่องคันจํากัด 8m (ความยาวสูงสุดของกระดาน 16m)

Sigma Purlin Systems และการจัดวางการเข้าร่วม

ระบบกระดาษกระดาษกระดาษเดียว

ระบบลําเลียงปลายหนัก เป็นทางเลือกของระบบ span สองและเหมาะสมสําหรับทุกขนาดลําเลียง. สามารถใช้กับส่วน Sigma ทั้งหมด.แต่ก็ยังคงรักษาความต่อเนื่องเหนือราฟเตอร์, ระบบกล่องสเปนเดียวสามารถใช้งานได้. ด้วยกล่องเพิ่มเติม, ดังที่แสดง, ความจุสูงสุดของระบบกล่องสเปนคู่สามารถทําสําเร็จ. ใช้ได้เช่นกันเมื่อการเข้าถึงอาจจํากัด, i.e. พอร์ลินยกขึ้นจากด้านล่าง

ระบบอ่าวปลายหนัก

เหมาะสําหรับอาคารที่มี 5 ช่องหรือมากกว่า การจัดวางระยะเดียว (ทุกส่วน Sigma)

การแก้ไขความเร็ว Anti-Sag Bars

แอลบิออนความเร็วการปรับเสาเสาเสาเสาเสาเสาเสาเสาเสาเสาเสาเสาเสาระบบการติดตั้งคลิปที่ใส่สปริง ทําให้การติดตั้งรวดเร็วและง่ายการปรับความเร็วควรปรับตามรูปภาพด้านล่าง

แอนติแซกบาร์ มีสองจุดประสงค์หลักๆ

• เพื่อป้องกันการบิดบิดของกระเบื้องหลังคาระหว่างการก่อตั้ง (เมื่อแผ่นถูกติดตั้ง กระเบื้องหลังคาได้รับความแข็งแรงมากจากเยื่อหลังคา)

• เพื่อให้ความมั่นคงด้านข้างของ flange ด้านล่างภายใต้สภาพการยก

หมายเหตุ:รายละเอียดนี้ใช้กับหันหลังคาสูงถึง 25oรวมไป สําหรับหันหลังคาที่สูงกว่า 25oปรึกษาฝ่ายเทคนิคของเรา

Speed Fix ผลิตจากเหล็กอ่อนเรือนอ่อน 1.6 มมหนาและเย็นเป็นช่องช่อง 15 มมลึก * 12 มมกว้างแต่ละปลายเป็น notched เพื่อหาในระดับมาตรฐานก่อน perforated หลุมสี่เหลี่ยมที่ระยะกลางหรือจุดที่สามสายด้ายสุดทางเลือกถูกผลิตจาก 12 มิลลิเมตรกว้าง allthread, ผสมยาง

มุม Strut พอร์ลินยึด

สําหรับช่วงที่กว้างกว่าหรือส่วนที่ลึกกว่า, หนุนมุมจะถูกใช้เพื่อให้ความมั่นคงระหว่างการทํางาน cladding และภายใต้สภาพลมกลับ.มุมสเตรทถูกผลิตจาก 45 * 45 * 2 มม.ช่องในสตริทมีขนาด 14 มิลลิเมตร เพื่อเข้ากับ M12 bolts

ความต้องการขั้นต่ําในการป้องกันแซ็ก

สายผูกผูกผูกผูกผูกผูกผูกผูกผูกผูกผูก must be used on all spans over 4m on duopitch roofs

คันหลังคายาว

เมื่อความชันของหลังคาเกิน 20 เมตร, การยึดระยะระหว่างที่จําเป็นต้องทนต่อการบกพร่องลง.

ความต้องการขั้นต่ําในการป้องกันแซ็ก

หลังคาปิชโม

บนหลังคาโมโน pitch ระบบ strut และการผูกพันที่ต้องการที่จุดสูงสุด, เพื่อทนต่อการโหลดลงชัน

หลังคาเรียบ

(ความชันต่ํากว่า 3o)

สําหรับหินต่ํามากหรือหลังคาเรียบ Sigma purlins ถูกติดตั้งในคู่หน้าตามที่แสดงด้านล่าง หน่วยวางมุมที่ให้บริการในช่วงกลางสําหรับช่วงยาวเกิน 4m และตําแหน่งช่วงยาวที่สามสําหรับช่วงยาวเกิน 7. 1 เมตร

มุมคลีเดอร์ & ราฟเตอร์สเตย์

ราฟเตอร์สเตย์ / คอลัมน์สเตย์

Rafter Stays ผลิตจากเหล็กอ่อนเรือนกระจกที่ท่วมร้อนก่อนและม้วนเย็นที่สร้างเป็นส่วนมุมความหนา 45mm x 45mm x 2.0mm

รายละเอียดทั่วไป

รายละเอียดการแขวนขวาง / คันติเลเวอร์ของ Purlin Gable

รายละเอียด Gable Verge

การใช้งานเพิ่มเติมของรังสี Albion Sigma

พื้น Mezzanine

โปรไฟล์ Sigma เหมาะสําหรับการให้การสนับสนุนโครงสร้างพื้นเบา
