รายละเอียดสินค้า:
|
Length: | 6.5m | Roll Forming Speed: | 15-20m/min |
---|---|---|---|
Speed: | 10-15m/min | Roller Width: | 400mm |
Drive Type: | Chain Drive | Power Supply: | 380V, 50Hz, 3Phase |
Forming Station: | 17 | Main Motor: | 12.1KW |
Material: | Galvanized Steel | Forming Speed: | 30m/min |
Feeding Width: | 1250mm, 1250mm | Appliance: | PLC, Touch screen, Inverter, Encorder |
Roll Material: | high grade 45# steel | Machine Size: | 8.5m*1.5m*1.2m |
Power: | 5.5+5.5KW | ||
เน้น: | เครื่องทําแผ่นหลังคากระเบื้องเหล็ก,เครื่องทําแผ่นหลังคา 2 ชั้น,Chain Drive เครื่องทําแผ่นหลังคา |

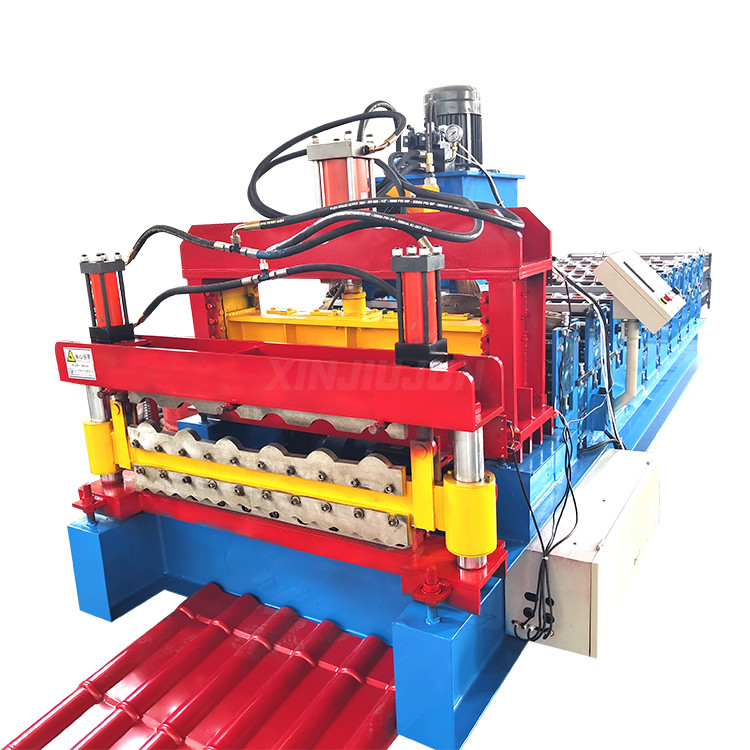

เครื่องทําแผ่นหลังคาผนังเหล็กกระดาษชั้นสองคุณภาพสูงใหม่
เครื่องผลิตม้วนชั้นสองมีชนิดที่แตกต่างกัน ซึ่งใช้ร่วมกันกับแผ่นกระบอกและแผ่น IBR หรือแผ่นกระเบื้องกระเบื้องผนังกระเบื้องหลังคาถูกใช้อย่างแพร่หลายในหลายประเภทของโรงงานอุตสาหกรรม, อาคารพลเรือน, และแผ่นหลังคาสําหรับผลิตภัณฑ์ส่วนแนบ มันมีข้อดีของลักษณะสวยงาม, ใช้งานยาวนานและอื่น ๆ
อัตโนมัติของเรา Double layer รอลล์การสร้างเครื่องประกอบไปด้วย decoiler การให้อาหารและการปรับระดับอุปกรณ์สถานีไฮดรอลิกและ PLC ((ระบบควบคุม).
สายการผลิตยาว รูปแบบโปรไฟล์ที่ดีในผลิตภัณฑ์สุดท้าย การประหยัดเวลาและการประหยัดแรงงาน ซึ่งเป็นการปรับปรุงประสิทธิภาพการผลิตสูงและเหมาะสําหรับการผลิตปัจจุบันเครื่องนี้ใช้งานง่ายและทํางานที่มั่นคงกับความแม่นยําที่ดี.
มานี่คือโปรไฟล์สําหรับการอ้างอิงของคุณ
กระแสทํางาน

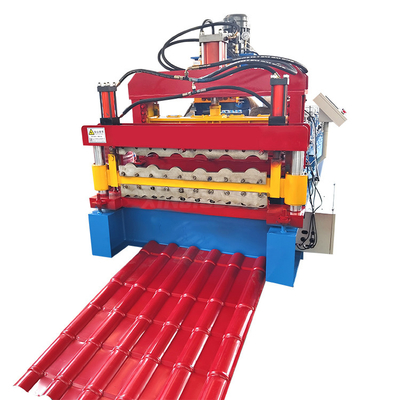

เครื่องทําแผ่นหลังคาผนังเหล็กกระดาษชั้นสองคุณภาพสูงใหม่
รายละเอียด
รายการ | รายละเอียด |
วัตถุดิบ | PPGI,PPGL,แผ่นอลูมิเนียมหรือตามความต้องการของลูกค้า |
ความหนาของวัสดุ | 0.15-0.8mm หรือตามความต้องการของลูกค้า |
เครื่องลอก | มือ decoiler ฟรี, นอกจากนี้เรามี decoiler ไฮดรอลิกแทน |
สถานที่ม้วน | 12-18 แถว ((ขึ้นอยู่กับการวาดของลูกค้า) |
กว้างของแกน | 70mm,75mm,80mm ชาฟท์แข็ง |
วัสดุของม้วน | 45 # เหล็ก, ด้วยการรักษาโครม, ทําให้พื้นผิวเรียบเนียนมากขึ้น, ปรับปรุงความแข็งแรงและป้องกันการบด, อายุการใช้งานยาว |
กรอบเครื่อง | สแตนเลส 350# H |
การส่ง | สายโซ่คู่ |
ขนาด ((L*W*H) | 6x1.5x1.4m |
น้ําหนัก | ประมาณ 7.5 ตัน |
วัสดุตัด | Cr12 ที่ได้รับการบําบัดด้วยการดับ |
พลังงานหลัก | 5.5KW |
โวลเตชั่น | 380V 50Hz 3Phase หรือตามความต้องการของลูกค้า |
ความเร็วในการสร้าง | 15-50m/นาที |
ส่วนประกอบหลัก:
1. เครื่องถอดลมแบบไฮดรอลิก พร้อมรถถอดลม
ลักษณะ: มังกรและชั้นใต้ดินเป็นสององค์ประกอบของ decoiler, มังกรมีการลดตัวขยายโดยอุปกรณ์กลไกด้วยมือ, หลังจากการแก้ไข coil ไปยังมังกร,จากนั้นใส่ coil กับ mandrel กลับมาด้วยกันที่ชั้นใต้ดิน.
พลังงาน: ไม่มี
พลังการเปิดและปิดส่วน: เครื่องจักรกล
พลังการหมุนของภาค: ดึงโดยระบบการสร้าง
จํานวนส่วน: 4 ชิ้น
ระยะการขยายช่วง: 460 ~ 520mm
ความสูงของศูนย์กลางของแกน: 0.65m
ความเร็วในการให้อาหาร: ขึ้นอยู่กับความเร็วของเครื่องผลิตม้วน
2อุปกรณ์นําแผ่น
ลักษณะ: รับประกันการให้อาหารของวัสดุเรียบร้อยและแม่นยํา
องค์ประกอบ: พลาตฟอร์มแผ่นเหล็ก สองม้วนปั่น โบล็อกหยุดตําแหน่ง
สายโค้ลถูกนําไปในตําแหน่งที่ถูกต้องและผ่านไปยังอุปกรณ์การสร้างม้วน
3. รอลล์-ฟอร์มเมน M / C:
กรอบหลักของเครื่องเชื่อมแยกกันและผนังภายนอกถูกเชื่อมต่อด้วยสกรูหลังจากที่เป่า rot บนพื้นผิว
วัสดุม้วนเป็นสแตนเลสสลับชั้นสูง 45 มีการควบคุมด้วยดิจิตอล
ชาฟต์ของม้วนถูกใช้เครื่องบดสองครั้งเพื่อรับรองความแม่นยําของผลิตภัณฑ์สุดท้าย
รอลเลอร์ถูกเคลือบด้วยโครมแข็งความหนา 0.05 มิลลิเมตรบนพื้นผิวหลังจากที่มีการแปรรูปโดยเครื่องมือแม่นยํา.
4. การตัดสต๊อปแบบไฮดรอลิก
ฟังก์ชัน: การตัดการกระทําถูกควบคุมโดย PLC เครื่องหลักจะหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้น หลังจากการตัด, เครื่องหลักจะเริ่มต้นโดยอัตโนมัติ
พลังงานไฟฟ้า: สถานีไฮดรอลิก
กรอบ: กรอบเหล็กปั่น
เครื่องสลับชัก: เครื่องสลับไฟฟ้าแสงที่ไม่ติดต่อ
การตัดหลังการปั้น: ตัดแผ่นหลังการปั้นม้วนเป็นความยาวที่ต้องการ
การวัดความยาว: การวัดความยาวอัตโนมัติ
5สถานีไฮดรอลิก:
มันถูกควบคุมโดยปั๊มน้ํามันล้อเกียร์ หลังจากที่เติมน้ํามันไฮดรอลิกเข้าไปในถังน้ํามันไฮดรอลิก ปั๊มขับรถเครื่องตัดเพื่อเริ่มงานตัด
อุปกรณ์ไฟฟ้า: ระบบนี้ประกอบด้วยชุดถังไฮดรอลิก ชุดปั๊มน้ํามันไฮดรอลิก ท่อไฮดรอลิกสองชุดและวาล์วไฟฟ้าแม่เหล็กสองชุด
ใช้ส่วนประกอบระบบไฮดรอลิกยอดเยี่ยม เพื่อให้มั่นคงและใช้งานได้นาน
จําหน่ายพลังงานเริ่มต้นให้กับ cuter ผ่านถังน้ํามันปิด มันปิดโดยไม่ตัด ซึ่งสามารถประหยัดพลังงาน
