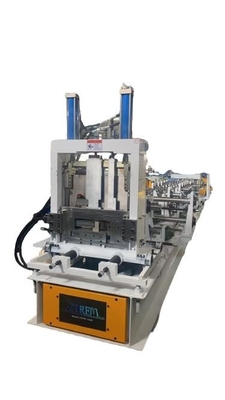

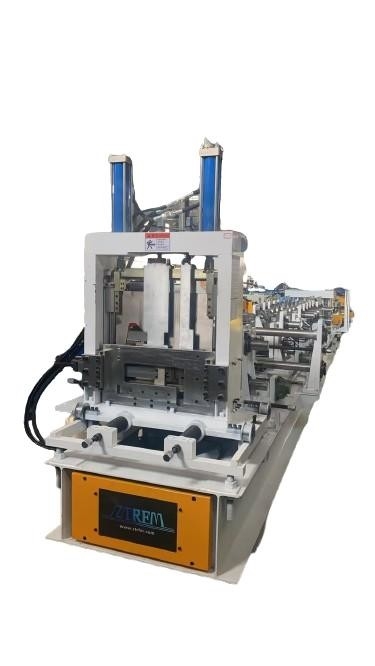

อุปกรณ์การแปลงดิจิทัลในคอมพิวเตอร์ + อุปกรณ์การแปลงปุ่มไฟฟ้า

NLT-400Cออมพิวเตอร์ฉันnputDอุตสาหะTการเรียนรู้ +Eไฟฟ้าBอุตตันTการเรียนรู้RอุลFการจัดสรรEคิวปเมนต์

รุ่นอุปกรณ์: NLT-400

เครื่องยนต์เซอร์โวเวอร์ชั่นฉลาด: พลังงานทั้งหมด 68KW การขับเคลื่อน

Sหนอน: 30 เมตรต่อนาที ความเร็วรวม 12 เมตรต่อนาที ถึง 15 เมตรต่อนาที (ขึ้นอยู่กับจํานวนรูที่เจาะ)

1ความกว้าง C (80~350) มม ความกว้าง Z (120~350 มม) สามารถแปลงได้อย่างอิสระ

2ขอบเล็ก (8-20 มม.) และขอบเล็ก ≤ 0.8 * (ความสูงกระโปรง -20)

3. ความสูงกระโปรงเข็มขัด (30-100) มิลลิเมตร และความสูงกระโปรงเข็มขัด ≤ 0.95 * (ความกว้างด้านล่าง - ขอบเล็ก -30)

4ความหนาของแผ่นที่ปรับได้ t (1.0 ~ 3.5) mm

ความแม่นยําของความยาวและตําแหน่งรู ± 1 mm

มานี่มีบางโปรไฟล์sสําหรับข้อมูลของคุณ:

การตั้งค่าความต้องการ:

1ความหนาของวัสดุ:1.5-3.5 มิลลิเมตร

2ความแข็งแรงของวัสดุ: 235/345 Mpa (ถ้าใช้วัสดุ 550 MPA ความหนาสามารถรางวัลt กว่า 3 มิลลิเมตร)

3ขนาด: 100-300mm (สามารถปรับได้โดยอัตโนมัติ)

4ความเร็ว: สูงสุด 15m/min (ถ้าเจาะรู ความเร็วจะ 15-22m/min)

5.C และ Z สตริงเปลี่ยนด้วยมือ

6.โต๊ะรับมือ

กระแสทํางาน

การปลด → การใส่วัสดุเข้าในเครื่อง → การปรับระดับ → การเจาะและการตัดก่อน → การสร้างม้วน → ตารางรับผลิตภัณฑ์

NLT-400Cออมพิวเตอร์ฉันnputDอุตสาหะTการเรียนรู้ +Eไฟฟ้าBอุตตันTการเรียนรู้RอุลFการจัดสรรEคิวปเมนต์

8 ตัน ไฮดรอลิกเครื่องลอก

ความจุ:ไฮดรอลิก 6 ตันเป็นตัวเลือก

กว้างภายในโค้ล:450-550 มม.

ความกว้างการให้อาหาร:ขนาดสูงสุด 500 มม.

โครงสร้าง:สะสมด้วยแผ่นเหล็กและสตาร์โปรไฟล์

การหดและขยายของโค้ลเป็นอัตโนมัติ, ขับโดยพลังงานไฮดรอลิก.

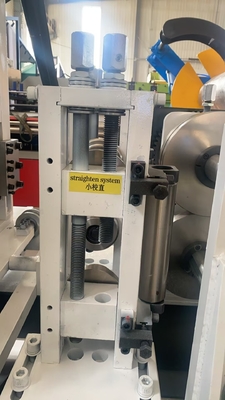

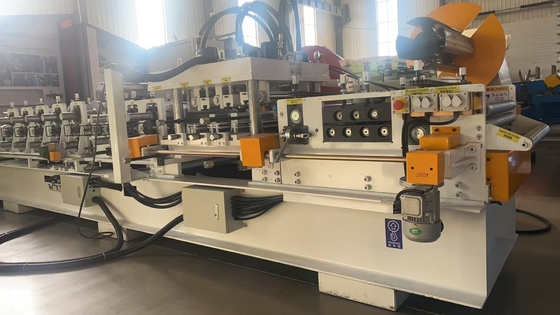

ส่วนอาหารและการปรับระดับ

มีปุ่มไฟฟ้าที่นี่ ซึ่งสามารถปรับความกว้างการให้อาหารโดยอัตโนมัติ

เครื่องม้วนระดับ:3 ขึ้น 4 ลง

วัสดุม้วน:Cr15

กว้างของม้วน:75 มม.

ปรับความกว้างการให้อาหาร: อัตโนมัติโดยปุ่ม

ให้แน่ใจว่าแผ่นเหล็กที่นําเข้าตรงและเรียบร้อยและจากนั้นกระบวนการการสร้างม้วนสามารถทําให้แม่นยํา

การเจาะและการตัดเชื้อก่อนส่วนหนึ่ง

หน่วยเจาะที่มีระบบไฮดรอลิก

สถานีเจาะหนึ่ง

โมล์ปูน:การบําบัด Gcr12

สถานีที่ 1:ช่องกลางล่างเจาะ

สถานีที่ 4:การตัดเชือกก่อนไฮดรอลิก

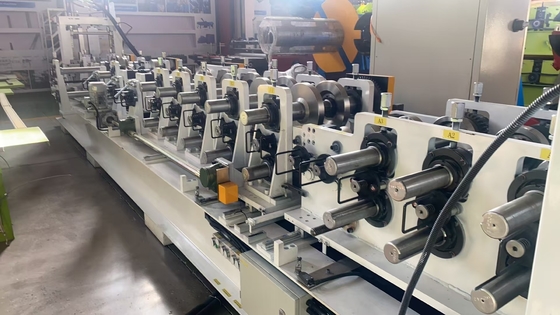

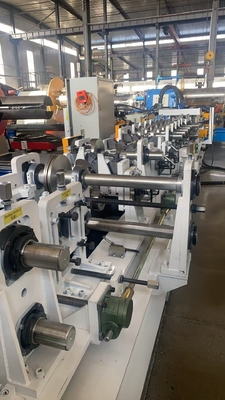

Maในชิ้นส่วนการสร้างม้วน

สถานที่ล้อ:34 แถว= หนึ่งในนั้นคือความสูงเอวที่สร้าง 87-95 องศา

อุปกรณ์พร้อมกับ 12 ชุดของโมดูลแลกเปลี่ยน CZ, สวิตช์สามารถจะสําเร็จโดยการหมุน 180 องศา, และรถไฟฟ้านําเส้นตรงสามารถเปลี่ยน

อุปกรณ์ anti concave arc roller

กว้างของแกน:Φ90 มิลลิเมตร

สายโซ่สองแถวสําหรับการส่ง + การสนับสนุนปลายแกน

วัสดุของ shafts:

40 Cr การแปรรูป CNC HRC28-32,การหมุนเสร็จและ electroplate

ความเร็วในการปั้น:สูงสุด 15m/min

โลเตจ: 380V/60HZ/3P (ตามที่ต้องการ)

วิธีการส่ง:

เชือกคู่ + การสนับสนุนปลายแกน

การเปลี่ยนขนาด: โดย PLC

C และ Z เปลี่ยนการสกัด:โดยมือ

วัสดุม้วน: Cr12, หลุมภายในที่แปรรูปแม่นยําหลังจากการบํารุงความร้อนด้วยความว่าง

เทคโนโลยีการแปรรูป: การแปรรูป CNC ตามด้วยการรักษาด้วยความร้อนถึง HRC58-60 การแปรรูปความแม่นยํา

วัสดุของ shaft: 40Cr (กว้าง 90/กว้าง 75)

เทคโนโลยีการแปรรูป: การบํารุงความร้อนและการบํารุงความร้อน HRC28-32 หลังจากการแปรรูป CNC และแล้วการหมุนละเอียดและการเคลือบไฟฟ้า

ส่วนนี้สําหรับกระดูกซี่โครงทําจาก M purline

ความกว้างและความสูงปรับได้

ดําเนินการขับเคลื่อนหลัก servo มอเตอร์ 68KW

พลังงานสถานีไฮดรอลิกการเจาะและตัด 15KW + เครื่องเย็นอากาศ

ความจุของถังน้ํามัน 300 ลิตร

เครื่องปั่นกระบอกสําหรับการเจาะและตัด

สารประกอบหลัก สาเหตุการค้นคว้าน้ํามันซอลีนอยด์วาล์วi

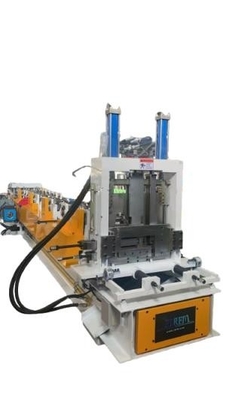

ระบบตัดแบบไฮดรอลิก

วัสดุของใบมีด:การบําบัด Cr12mov

การวัดความยาว:การวัดแบบออนโคเดอร์อัตโนมัติ, ความละเอียดความยาว 1mm/3m

คุณสามารถปรับเครื่องตัดด้วยมือเพื่อตัดขนาดที่แตกต่างกันของ c / z purlin คุณไม่จําเป็นต้องเปลี่ยนใบใหม่และเครื่องตัดนี้ง่ายที่จะใช้งาน

การเจาะและตัดใช้ถังไฮดรอลิกเดียวกัน

ปริมาณถัง:300 ลิตร

น้ํามันไฮดรอลิก:46#

พลังงานของสถานีไฮดรอลิก:15KW + เครื่องเย็นอากาศ

ระบบควบคุม PLC

ตู้ควบคุมระบบควบคุมหลัก

1 การควบคุมคอมพิวเตอร์ + ระบบควบคุมที่ฉลาด + โปรแกรมการใส่ข้อมูลที่รวดเร็วในการผลิต สามารถนําข้อมูลการผลิตเข้าจาก USB flash drive ได้อย่างรวดเร็วระบบ WINDOWS

กล่องกระจายของสํารอง: 1 (ติดตั้งอยู่ในกลาง rack)

เครื่องควบคุมภายนอก: 1 (สามารถควบคุมไปข้างหน้าและหลังได้ง่ายในระหว่างกระบวนการผลิตและการแก้ไขปัญหา)

สาขากําเนิดของอุปกรณ์เสริมหลัก: PLC (Panasonic, Japan), การควบคุมคอมพิวเตอร์, รีเล่ (Couton), สวิตช์ความใกล้ชิด (Autonex, เกาหลีใต้), เอ็นโคเดอร์ความยาว (Omron, Japan)

ตารางที่ได้รับ

ความยาว: 6 เมตร

ร่างกรอบคือ welded กับช่องเหล็กและเหล็กมุม และ roller ถูกติดตั้งบนพื้นผิว

คําแนะนําที่เกี่ยวข้อง:

หากค่าแรงงานในท้องถิ่นสูง คุณยังสามารถเลือกการ palatalizing อัตโนมัติ
