รายละเอียดสินค้า:
|
| การใช้งาน: | เครื่องแผงด้านหลังชั้นวางของ | วิธีควบคุม: | PLC |
|---|---|---|---|
| ผลผลิต: | 8 ถึง 10 นาที | ความยาวตัดแผ่น: | ปรับได้ |
| เฟรมพื้นฐานของเครื่อง: | เชื่อมเหล็ก 500 # H | กว้างของแกน: | 80มม |
| อัตโนมัติ: | อัตโนมัติเต็ม | สถานีขึ้นรูป: | 22 |
| ไฟฟ้า: | ปรับแต่ง | บริการ product_after-sales: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
| การใช้งาน: | ม้วนขึ้นรูป | หมุน: | เหล็กกล้า 45 # พร้อมการแบ่งเบาบรรเทา |

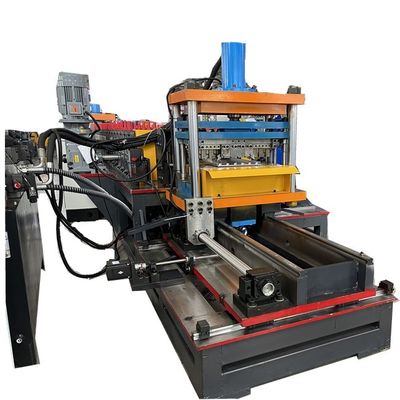

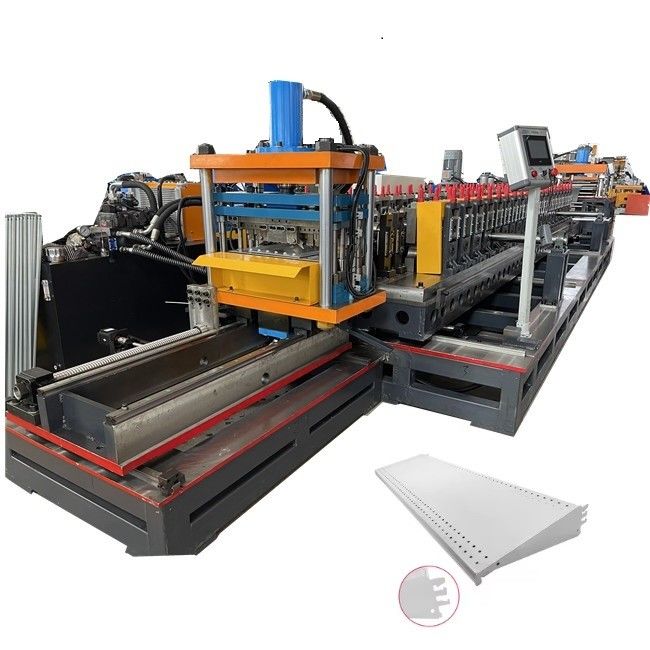

เครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะ
เครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะได้รับการออกแบบมาเพื่อทำแผงชั้นวางของโลหะ ไม่ว่าจะแบบเจาะรู แบบนูน หรือแบบแบน ชั้นวางของซุปเปอร์มาร์เก็ตมาตรฐานได้รับการพัฒนาและออกแบบมาเป็นพิเศษสำหรับซุปเปอร์มาร์เก็ตมาตรฐาน โดยมีคุณสมบัติที่โดดเด่นที่สุดคือความเบาและสวยงาม ไม่มีอุปกรณ์เสริมที่ซับซ้อนเหมือนในซุปเปอร์มาร์เก็ตขนาดใหญ่ และยังได้รับการปรับเปลี่ยนวิธีการจัดแสดง โดยให้ความสำคัญกับเอฟเฟกต์การจัดแสดงและการจัดแสดงผลิตภัณฑ์ที่เป็นมนุษย์มากขึ้น ลูกค้าหลักคือซุปเปอร์มาร์เก็ตขนาดกลางในเครือข่ายท้องถิ่น ยกตัวอย่างโปรไฟล์การวาดภาพต่อไปนี้เพื่อแสดงให้คุณเห็นว่าเครื่องจักรได้รับการออกแบบอย่างไร:
เครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะ:
ขั้นตอนการทำงานของเครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะ:
ขั้นตอนการผลิต: รถเข็นสายพานปรับความตึงไฮดรอลิก 5T → เครื่องปรับระดับ 700 → ทั้งหมด 3 สถานี รวมถึง 1 สถานีสำหรับเจาะรูเล็กๆ ทางด้านซ้ายและขวา อีกสถานีหนึ่งสำหรับเจาะและจัดเรียงรู และ 1 สถานีสำหรับเจาะรอยบากและหูแขวน (ต้องเปลี่ยนแม่พิมพ์ 5 ชุดที่มีความกว้างในการขึ้นรูปต่างกันด้วยแม่พิมพ์ที่สอดคล้องกัน) → การป้อนเซอร์โว CNC 1.3kw → 20 ชุด (ปรับความกว้างในการขึ้นรูปได้) → การติดตามเซอร์โว การตัดและทำขอบไฮดรอลิก (แม่พิมพ์รวม 1 ชุด) → สายพานลำเลียงปล่อย
| รายการ | ข้อมูลจำเพาะ | |
| วัสดุ | วัสดุ | Q235 |
| ข้อมูลจำเพาะของเครื่อง | ความหนา | 0.5-0.6 มม. |
| ขดลวดด้านใน | เส้นผ่านศูนย์กลางภายใน 450~500 มม. เส้นผ่านศูนย์กลางภายนอก 1200 มม. | |
| ความเร็วในการทำงาน | ความเร็วสายการทำงานของอุปกรณ์ 8-10 ม./นาที | |
| ความยาวในการตัดเฉือน | ตามความต้องการ | |
| ความแม่นยำในการตัดเฉือน | L<1000 มม.:±0.5 มม. | |
| ความกว้างในการขึ้นรูป | 99 มม. 199 มม. 299 มม. 399 มม. 499 มม. | |
| ส่วนการขึ้นรูป | ตามแบบ | |
| กำลังไฟ | กำลังไฟรวม | ≤30KM |
The เครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะประกอบด้วยองค์ประกอบต่อไปนี้:
สำหรับตัวคลายขดลวด คุณสามารถเลือกแบบแมนนวลหรือแบบไฮดรอลิก 5 ตันหรือ 10 ตัน
สำหรับส่วนเจาะก่อนหน้านี้ ความกว้างสามารถปรับได้ ที่นี่เราสามารถเพิ่มการนูนประเภทต่างๆ และถ้าคุณชอบเจาะรู ที่นี่เราสามารถเพิ่มการเจาะได้อีกหนึ่งครั้ง

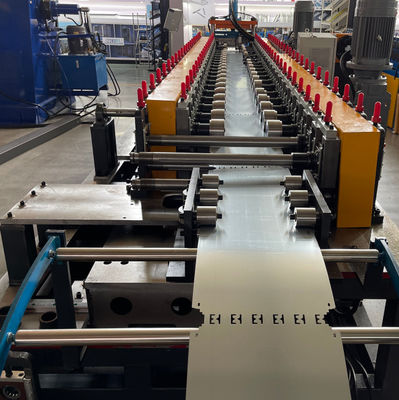

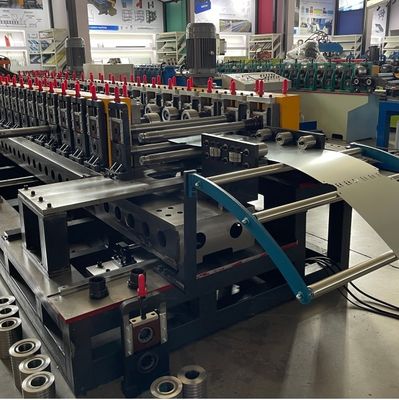

สำหรับเครื่องขึ้นรูปหลัก เราออกแบบด้วยโครงโค้งคู่พร้อมกระปุกเกียร์ด้านใน เพื่อให้แน่ใจว่าการส่งผ่านราบรื่น และการควบคุม PLC สำหรับการเปลี่ยนขนาด และยังออกแบบด้วยเครื่องหมายปรับ มอเตอร์เซอร์โวส่งกำลัง ด้วยการออกแบบเหล่านั้น เราสามารถทำให้เครื่องทำงานได้อย่างเสถียรและแม่นยำ

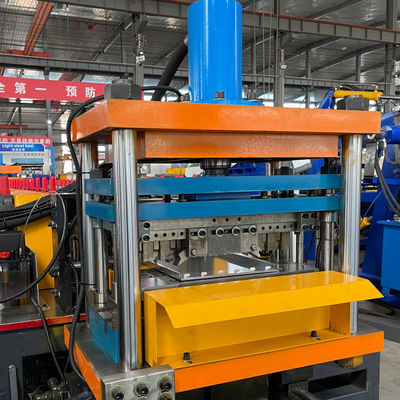

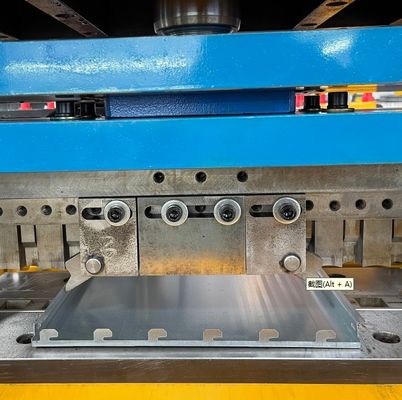

สำหรับการตัดและดัด ด้วยแม่พิมพ์ดัดที่ปรับได้ เซ็นเซอร์สวิตช์ไฟที่แม่นยำยิ่งขึ้น
สำหรับระบบควบคุม PLC:
1. ใช้ PLC ของ Mitsubishi ที่ตั้งโปรแกรมได้ ใช้การควบคุมเซอร์โว Huichuan ใช้การควบคุมอัตโนมัติส่วนกลางของการควบคุมความเร็วตัวแปลงความถี่ไซน์ และใช้รีเลย์ Izumi ของญี่ปุ่น
2. สายการผลิตทั้งหมดใช้การควบคุมอัตโนมัติส่วนกลาง โดยมีการเชื่อมโยงระหว่างเครื่องขึ้นรูปและเครื่องอัดไฮดรอลิก
3. ฟังก์ชันเตือนภัย: มีฟังก์ชันเตือนภัย เช่น การปิดเครื่องเนื่องจากวัสดุขาด การนับ การผลิตถึงการปิดเครื่อง การหยุดฉุกเฉิน การติดขัดของแม่พิมพ์ ขีดจำกัด ฯลฯ
วิดีโอการทำงานของเครื่องทำโปรไฟล์แผงด้านหลังชั้นวางของซุปเปอร์มาร์เก็ตโลหะสำหรับการอ้างอิงของคุณ:
