รายละเอียดสินค้า:
|
| การใช้งาน: | เครื่องสนับสนุนไฟ LED | ความหนาของวัสดุผลิตภัณฑ์: | 0.3 ถึง 0.8 มม. |
|---|---|---|---|
| ความเร็วในการขึ้นรูปผลิตภัณฑ์: | 2~8 ม./นาที | ข้อผิดพลาดเกี่ยวกับความยาวของผลิตภัณฑ์: | ± 1 มม./3 ม |
| พลังงานทั้งหมด: | 13kW | ควบคุมอำนาจ: | PLC |
| การต่อย: | มี | ผู้ที่มีความขุ่นมัว: | คู่มือหนึ่งหรือไฮดรอลิก |
| เน้น: | เครื่องขึ้นรูปม้วนกล่องไฟ LED T5,เครื่องขึ้นรูปม้วนพร้อมเจาะรูไฮดรอลิก,เครื่องขึ้นรูปม้วนโปรไฟล์ตัด |
||
เครื่องขึ้นรูปโปรไฟล์กล่องไฟ LED (โปรไฟล์ T5): การผลิตโปรไฟล์โลหะอัตโนมัติเต็มรูปแบบเพื่อการประหยัดต้นทุน
หากคุณกำลังมองหาที่จะเปลี่ยนโปรไฟล์กล่องไฟ LED อะลูมิเนียมหล่อหรือพลาสติกแบบดั้งเดิมด้วยทางเลือกโลหะที่คุ้มค่ากว่า เครื่องขึ้นรูปโปรไฟล์กล่องไฟ LED (เฉพาะโปรไฟล์ T5)คือโซลูชันที่เหมาะสมที่สุด ออกแบบมาสำหรับการผลิตแบบอัตโนมัติเต็มรูปแบบ เครื่องนี้สร้างโปรไฟล์อะลูมิเนียม โลหะ หรือวัสดุที่กำหนดเองที่มีความแม่นยำสูง ซึ่งช่วยลดต้นทุนวัสดุในขณะที่ยังคงรักษาคุณภาพที่สม่ำเสมอสำหรับการผลิตกล่องไฟ LED
ในอดีต โปรไฟล์กล่องไฟ LED อาศัยอะลูมิเนียมหล่อหรือพลาสติก ซึ่งมักมีต้นทุนการผลิตที่สูงกว่า ปัจจุบัน ลูกค้าจำนวนมากขึ้นเปลี่ยนไปใช้ โปรไฟล์โลหะขึ้นรูปเพื่อประโยชน์หลักสองประการ:
เราได้เตรียมโปรไฟล์การวาดภาพโดยละเอียด (รวมถึงโปรไฟล์ A) เพื่อใช้อ้างอิงของคุณ ติดต่อเราเพื่อดูว่าโปรไฟล์โลหะสำเร็จรูปสอดคล้องกับการออกแบบกล่องไฟ LED ของคุณอย่างไร
เครื่องขึ้นรูปโปรไฟล์กล่องไฟ LED ผสานรวมส่วนประกอบที่จำเป็นทั้งหมดสำหรับการทำงานอัตโนมัติแบบครบวงจร เพื่อให้มั่นใจถึงการผลิตที่ราบรื่นและต่อเนื่อง โครงสร้างหลักประกอบด้วย:
ส่วนประกอบทุกชิ้นของเครื่องได้รับการออกแบบมาเพื่อความแม่นยำ ความทนทาน และการทำงานที่มีประสิทธิภาพ ด้านล่างนี้คือข้อมูลจำเพาะที่สำคัญ:
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ความหนาของวัสดุผลิตภัณฑ์ | 0.3 มม. (ปรับให้เหมาะสมสำหรับความแข็งแกร่งและน้ำหนักของโปรไฟล์กล่องไฟ LED) |
| ความกว้างของวัสดุผลิตภัณฑ์ | ปรับแต่งได้ (ความกว้างสุดท้ายกำหนดระหว่างการทดสอบ ณ สถานที่) |
| ความเร็วในการขึ้นรูปผลิตภัณฑ์ | 2~8 ม./นาที (ปรับได้ผ่านการควบคุมความถี่เพื่อให้ตรงกับความต้องการผลผลิตของคุณ) |
| ข้อผิดพลาดความยาวผลิตภัณฑ์ | ±1 มม./3 ม. (ความแม่นยำสูงเพื่อให้แน่ใจว่าโปรไฟล์พอดีกัน) |
| กำลังไฟรวมของอุปกรณ์ | 13kw |
| แหล่งจ่ายไฟ |
- กำลังไฟของอุปกรณ์: AC 380V, 50Hz, สามเฟส - กำลังควบคุม: AC 220V, 50Hz, เฟสเดียว (ปรับแต่งได้) |
| ส่วนประกอบ | พารามิเตอร์ |
|---|---|
| เซอร์โวป้อน |
- ความหนาในการป้อน: 0.3-1.5 มม. - มอเตอร์ป้อน: 1.5kw - ความแม่นยำในการป้อน: ±0.1 มม. (รับประกันการจัดตำแหน่งวัสดุที่แม่นยำ) |
| เครื่องเจาะไฮดรอลิก |
- ตันการปั๊ม: 10t * 2 หมัด (จัดการการสร้างรูสำหรับตำแหน่งโปรไฟล์ต่างๆ) - วัสดุแม่พิมพ์เจาะ: Cr12MoV (ทนต่อการสึกหรอสูง อายุการใช้งานแม่พิมพ์ยาวนาน) |
| โครงเครื่องขึ้นรูป |
- โครงสร้าง: การเชื่อมท่อสี่เหลี่ยมในตัว (80x80 มม.) - แผ่นด้านข้าง: เหล็ก Q235 25 มม. (รับน้ำหนักได้ดีสำหรับการขึ้นรูปที่มั่นคง) - ไกด์ป้อน: การออกแบบแผ่นไกด์ (ป้องกันการเบี่ยงเบนของวัสดุ) |
| ลูกกลิ้งขึ้นรูป |
- จำนวน: 22 กลุ่มล้อหมุน + กลไกการยืด 6 ล้อ (ปรับแต่งรูปร่างและความตรงของโปรไฟล์) - วัสดุ: เหล็ก Cr12 (ผ่านการประมวลผลและดับแข็ง ความแข็ง HRC58-60℃ เพื่อความทนทานต่อการสึกหรอ) - เพลาหลัก: Φ38 มม. (ดับแข็งและอบคืนตัวเพื่อความแข็งแรง) - แบริ่งเพลาหลัก: 6206 (ต่อแผ่นด้านข้าง การหมุนที่ราบรื่น) |
| ไดรฟ์เครื่องหลัก |
- มอเตอร์: 4kw (การควบคุมความเร็วความถี่แปรผัน) - ตัวลด: ตัวลดไซคลอยด์ 4# - การส่ง: มอเตอร์ → เฟืองตัวลดหมุดไซคลอยด์ → เฟืองเชื่อมโยง → การหมุนพร้อมกันของล้อขึ้นรูป |

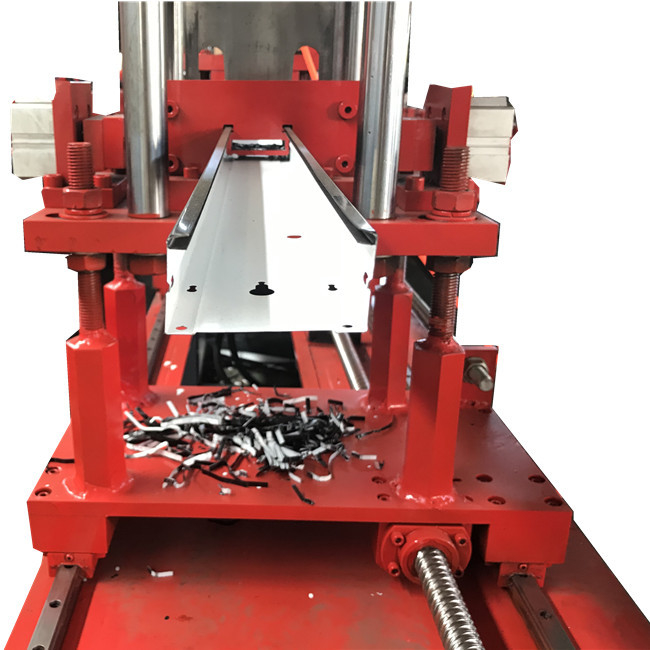

| การตัดไฮดรอลิก |
- กำลังมอเตอร์ไฮดรอลิก: 2.2kw - โหมดตัด: ปิดเครื่อง + ตัดไฮดรอลิก - ความหนาของใบมีด: 3 มม. (การตัดที่สะอาด ปราศจากเสี้ยน) |
ระบบควบคุมของเครื่องใช้ส่วนประกอบที่มีประสิทธิภาพสูงที่เชื่อถือได้เพื่อให้มั่นใจถึงการทำงานที่เสถียร:
เราได้เตรียมตัวอย่างจริงของโปรไฟล์กล่องไฟ LED ที่ขึ้นรูป (รวมถึงโปรไฟล์ T5) และวิดีโอการทำงานโดยละเอียด ซึ่งแสดงให้เห็นถึงกระบวนการผลิตทั้งหมดของเครื่อง ตั้งแต่การคลายขดลวดและการเจาะ ไปจนถึงการขึ้นรูปและการตัด ติดต่อเราเพื่อขอทรัพยากรเหล่านี้และมองเห็นภาพว่าเครื่องนี้เหมาะกับขั้นตอนการทำงานของคุณอย่างไร
ไม่ว่าคุณจะต้องปรับขนาดโปรไฟล์ ปรับเปลี่ยนตำแหน่งรู หรือปรับให้เข้ากับวัสดุประเภทต่างๆ เราสามารถปรับแต่งเครื่องให้เข้ากับการออกแบบกล่องไฟ LED เฉพาะของคุณได้ สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับพารามิเตอร์ เพื่อดูโปรไฟล์การวาดภาพ หรือเพื่อหารือเกี่ยวกับการปรับแต่ง ติดต่อทีมงานของเราได้ตลอดเวลา เราพร้อมช่วยปรับปรุงสายการผลิตโปรไฟล์ LED ของคุณ
