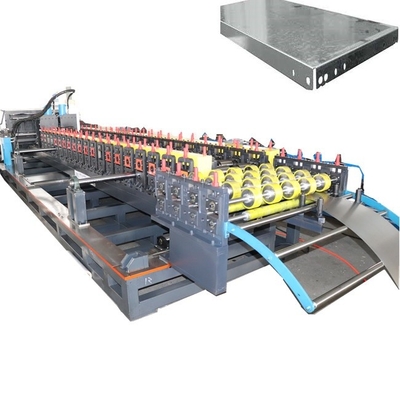

เครื่องปั้นม้วนสําหรับการผลิตชั้นขายของตลาดใหญ่

หนังสล็อปตลาด การสร้าง เครื่อง

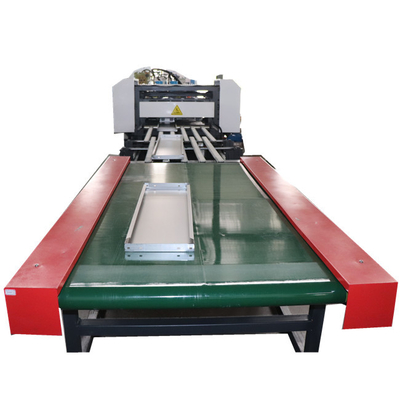

สายการสร้างม้วนชั้นวางของร้านซุปเปอร์มาร์เก็ต ถูกออกแบบมาเพื่อผลิตโปรไฟล์แผ่นชั้นวางในชุดโดยอัตโนมัติเป็นเส้นการสร้างม้วนความกว้างแปร สามารถผลิตชั้นวางจาก 300-600 มม ด้วยความยาวยืดหยุ่นและระบบการเจาะไฮดรอลิกยืดหยุ่นที่ควบคุม servo, อุปกรณ์ใหม่หลายอย่างที่ทําให้การดําเนินงานของโรงงานนี้ได้อย่างง่ายดาย การทํางานของเครื่องม้วนแผ่นชั้นวางคือจาก decoiler, leveling, punching สําหรับรูด้าน,เครื่องปรับปรุงการม้วนหลัก, ขึ้นและลงบานสําหรับขอบและจากนั้นไปยังโต๊ะรับ

ยกตัวอย่างเช่น โปรไฟล์การวาดลักษณะต่อไปนี้:

แผ่นแผ่นชั้นร้านซุปเปอร์มาร์เก็ต ตัวอย่าง:

เครื่องปรับปรุงการม้วนชั้นวางของร้านซุปเปอร์มาร์เก็ต:

1, ปริมาตรเทคนิคหลักของหนังสล็อปตลาด การสร้าง เครื่อง

1รายละเอียดของผลิตภัณฑ์: ความกว้าง 285mm ~ 685mm, ความหนา 0.8mm

2ความเร็วการผลิต: 6-8 m/min

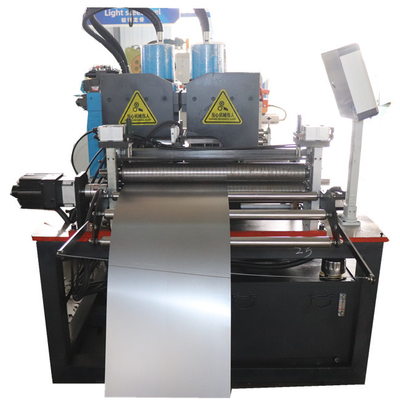

3วิธีการเจาะ: การให้อาหาร servo หลังการปรับระดับ, การเจาะอัตโนมัติไฮดรอลิกและเจาะทั้งสองด้านของช่องว่าง

4. ไฮดรอลิกขับเคลื่อน, หุบช่องเจาะเรียบ

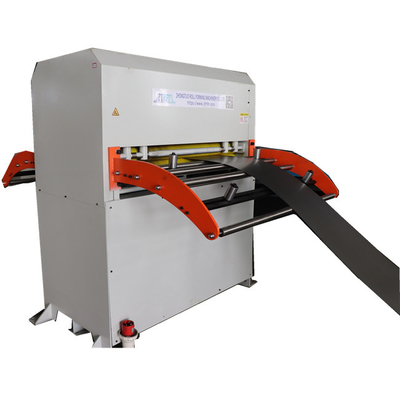

5. มอเตอร์ปรับระดับ: 4KW

6. มอเตอร์อาหารเซอร์โว 5.5KW

7. พลังงานของสถานีไฮดรอลิก: 15KW กับอัคคอม (ปั๊มระบายน้ําขนาดใหญ่)

8จํานวนของกลุ่มการปรับปรุง: 30 ปรับปรุงกลมหลัก

9. รูปแบบการติดตั้ง: การรับรองการขับขี่โซ่แผ่นผนังตัดสายอินทิกรัล

10รูปแบบของรถขนส่งม้วน: ใช้รถขนส่งม้วนแบบแบ่งแยกในทั้งสองด้าน, โดยมีด้านหนึ่งปรับอัตโนมัติและมอเตอร์ปรับ 1.5KW

11วัสดุของม้วน: สแตนเลส 45 #

12วัสดุของสปินด์: 45 # สแตนเลสคุณภาพสูง

หนังสล็อปตลาด การสร้าง เครื่องลักษณะและข้อดี

14วิธีการตัดและพลิก: การขับเคลื่อนไฮดรอลิก, การตัดและพลิกพร้อมกันหลังจากการสร้าง

15. ใบตัด วัสดุการพิมพ์: การรักษา Cr12

16. ระบบควบคุมไฟฟ้า: เครื่องจักรทั้งตัวนํามาใช้ในอุตสาหกรรมคอมพิวเตอร์ PLC การควบคุมการแปลงความถี่

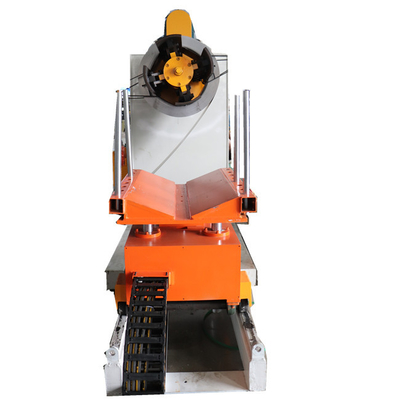

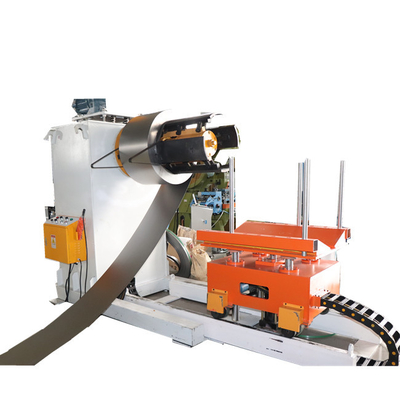

เครื่องวางชั้น monotonic เป็นหน่วยการสร้างม้วนเดียวที่สามารถผลิตรายละเอียดต่าง ๆ ของผลิตภัณฑ์เสร็จด้วยม้วนม้วน. เครื่องประกอบโดยหลัก ๆ เป็นเครื่องปลด 5T,เครื่องปรับระดับ, เครื่องให้อาหาร servo, การเจาะรูต่อเนื่องแบบไฮดรอลิกในทั้งสองด้านของสถานที่ทํางานแรก (มี pitch 300),การเจาะไฮดรอลิกของช่องหางของสถานที่ทํางานที่สองและรูสล็อตยาว ๆ สี่รูบนหัว, โฮสต์การสร้าง monotonous, การสร้างเครื่องตัดและพลิก, สถานีไฮดรอลิก, ตู้ควบคุมคอมพิวเตอร์, โต๊ะการปล่อย, และส่วนอื่น ๆ

เครื่องจักรแบบ monotonic ใช้รูปแบบแบ่งของสองรั้ว roller, โดยทั้งสองด้านเคลื่อนไหวพร้อมกัน, ทําให้มีการเปลี่ยนแปลงความกว้างและขนาดอย่างรวดเร็วและไม่มีขั้นตอน.

กระแสการทํางานของเครื่องแผ่นชั้นวาง:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

แผนผังชั้นวางของร้านซุปเปอร์มาร์เก็ต

หนังสล็อปตลาด การสร้าง เครื่องวิดีโอการทํางานสําหรับการอ้างอิงของคุณ
