เครื่องปรับปรุงม้วนชั้นวางเร่งความเร็วสูง พร้อมเซอร์โวฟีเดอร์และไฮดรอลิกพัง

เครื่องปั้นม้วนชั้นวาง

การออกแบบเครื่องปรับรูปร่างม้วนกระดาษเหล็กกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ

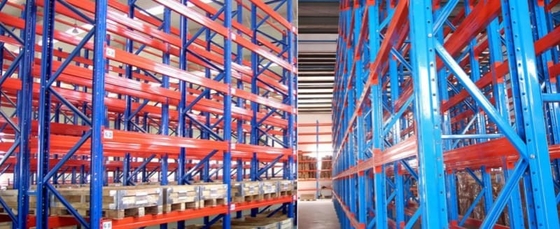

กรอบ Rack ที่กําหนดเอง

การออกแบบกรอบ rack ที่กําหนดเอง

ภาพลากสต๊อปของรากส่วน

กระบวนการการผลิตสายชั้นวาง

เครื่องขัดลม 2 ใน 1 →เซอร์โฟเดอร์→อุปกรณ์นําทาง → ไฮดรอลิก พันช์ → เครื่องปั้นม้วน →อุปกรณ์ตัด (รวมมีด) → ราฟสินค้าเสร็จ

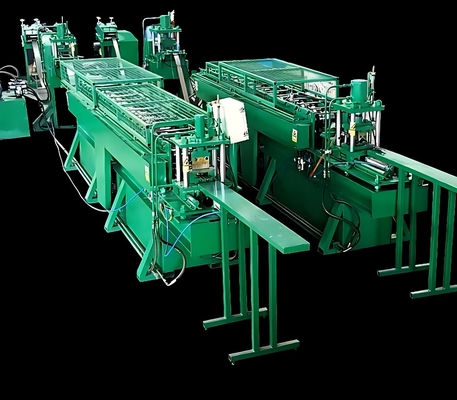

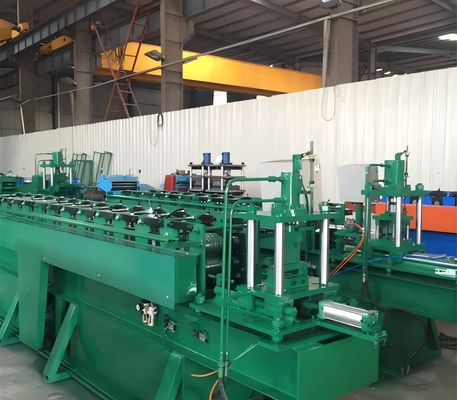

เครื่องปั้นม้วนชั้นวาง

รายการเครื่องจักร

2 ใน 1 Uncoiler เครื่องขัด

1, แบบการขยายมือ

2, ปารามิเตอร์

1) การปล่อยไฟฟ้าโดยเฉพาะ

2) น้ําหนักโค้ล:<2T

3) D ภายในโค้ล: φ450mm-φ530mm

4) ความกว้างสูงสุด 200 มม.

5) ความหนา0.4-1.6 มิลลิเมตร

6) รอลเลอร์ขัดตรง: 7 ชิ้น

7) พลัง1.5kw

เครื่องป้อนอาหาร servo
3.1 ความกว้างในการให้อาหารสูงสุด:200 มม.
3.2 ความหนาของอาหาร: 0.4-1.6 มิลลิเมตร

3.3 มอเตอร์ 0.85KW ((Yaskawa)

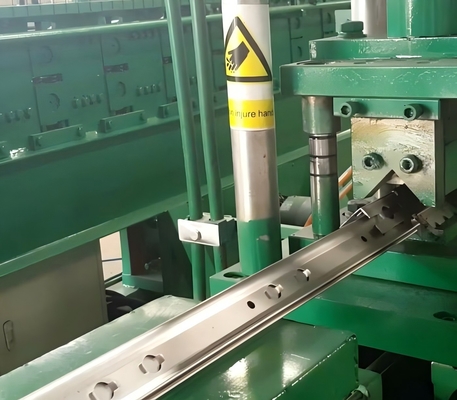

ระบบเจาะรูแบบไฮดรอลิก

3.1 ฟังก์ชัน: การเจาะไฮดรอลิก
3.2 โครงสร้าง: กําหนดความยาว, การวัดความยาวอัตโนมัติ, การตั้งตําแหน่งอัตโนมัติถึงระยะทางที่กําหนด การหยุดการทํางาน, ไฮดรอลิกซิลินเดอร์ที่ขับเคลื่อนเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะ, การปิดอัตโนมัติ
3.3 ความดันทํางานของระบบไฮดรอลิก:16MPa
3.4 สถานีไฮดรอลิก:15KW ((รูเจาะไฮดรอลิก/ตัดใช้สถานีเดียวกัน)

อุปกรณ์นํา

เครื่องแกร่งหลัก (สําหรับแผ่นความกว้าง 36 มม.)

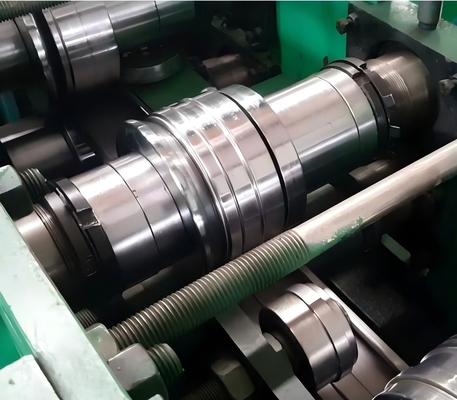

5.1 รูปแบบม้วน: 14 สถานี,และเพิ่ม Rub-roll, เพื่อให้แน่ใจว่าโปรไฟล์พื้นผิวไม่มีรอยขีดข่วน

5.2 แผนข้าง: T.18 มิลลิเมตร, เหล็ก A3 ใช้งานหนัก

5.3 ความเร็วการเคลื่อนที่ 2-8 m/min

5.4 วัสดุม้วน: # 45 ความแข็ง HRC 56-62 °C
5.5 พลังงานของมอเตอร์: 4KW
5.6 โรเลอร์หลัก: ¢ 65 มิลลิเมตร, 45 #.
5.7 ฐานอุปกรณ์: ประเภท 45 # H โดยใช้แผ่นเหล็กที่เชื่อม
5.8 การส่ง: การขับขี่โซ่
5.9 ความปลอดภัย: มีปุ่มหยุดฉุกเฉินทั่วไป, ใช้ได้ง่ายในกรณีฉุกเฉิน, เพื่อรับประกันความปลอดภัยของอุปกรณ์และผู้ใช้งานและอุปกรณ์อื่น ๆ ในโซ่และบุคลากรสามารถนําไปสู่การบาดเจ็บอย่างง่ายดายส่วนการส่งที่ครอบคลุมด้วยปกป้องเพื่อรับประกันความปลอดภัยของแรงงาน

รากเก็บของแบบเรียบ
ระบบควบคุมไฟฟ้า
เส้นทางทั้งหมดนําเข้า PLC การควบคุมจอสัมผัส LCD ผู้นําเครื่องมือผู้ประกอบการตั้งโปรแกรมให้ทํางานโดยอัตโนมัติ (การควบคุมที่สามารถวางโปรแกรมได้) และการติดตามกระบวนการควบคุม, การควบคุมสายการผลิตผู้ประกอบการและปรับปรุงปริมาตรการควบคุม, และการติดตามในเวลาจริงสถานะอุปกรณ์และปริมาตรการและการแสดงความผิดพลาดความยาวปรับได้ปรับได้เช่นกันการติดตามสถานะการทํางานของอุปกรณ์และการแสดงความผิดพลาดในเวลาจริง
การดําเนินงานคู่มือ / อัตโนมัติสองสไตล์. ด้วยการทํางานสลับคู่มือและอัตโนมัติ: ในโหมดคู่มือ, สามารถดําเนินงานโดยลําพัง, การบํารุงรักษาง่าย; ในโหมดอัตโนมัติ,ทําการผลิตเต็ม, เพื่อเริ่มต้น; ทั่วตารางด้วยปุ่มหยุดฉุกเฉิน, ง่ายที่จะจัดการฉุกเฉิน, เพื่อให้แน่ใจว่าอุปกรณ์และการใช้งานบุคลากรความปลอดภัย

ส่วนประกอบหลักของเครื่องจักรของแบรนด์:
ระบบควบคุม PLC: Siemens
อินเวอร์เตอร์ ไต้หวัน ชิลิน
โคเดอร์: ออมรอน
หน้าจอสัมผัส: ซีเมนส์
ส่วนประกอบบางส่วนเป็นเครื่องมือแบรนด์ Schneider

ผลิตภัณฑ์ชั้นวางiเรื่องข้อดีของอุปกรณ์

1, สายการผลิตชั้นวางของสําหรับผลิตชั้นเก็บของเบา ชั้นเก็บของกลาง ชั้นเก็บของหนัก

2, ระบบควบคุม PLC, อัตโนมัติและการจัดการง่าย

3, รอลเลอร์คุณภาพดีด้วยกระบวนการดับ ความแข็ง HRC60-65 °C

4ระบบติดตามการตัดด้วยมีดตัด Cr12
