อลูมิเนียมสลัด PIR ปกปิดผนังใหญ่ แผ่น Rolling การสร้างเครื่อง

แผ่นผนังขนาดใหญ่ปรับประกัน PIR อลูมิเนียมสลัดเครื่องปั้นม้วน

อลูมิเนียมaโลอย PIRiแผ่นผนังใหญ่ เป็นประเภทของแผ่นแซนด์วัชด้านนอก สําหรับการแก้ไขที่รวดเร็วที่สุดและราคาถูกที่สุด สําหรับการปิดผนังภายนอกสําหรับอาคารอุตสาหกรรมรวมถึงการปิดผนังของอาคาร, สํานักงานหรือบ้าน ฯลฯ ลักษณะสําคัญของมันคือความสวยงามที่น่าทึ่ง เนื่องจากสกรูที่ใช้ในการติดตั้งมัน

มันมีลักษณะดังต่อไปนี้

มันคือ cโดยมีผนังภายนอกจากสับสนองอลูมิเนียมที่ทนทาน และมีแกน PU/PIR ที่มีประสิทธิภาพสูง พานิลเหล่านี้ให้ความกันความร้อนที่โดดเด่น,ให้บริการทางสายตาที่โดดเด่นและมั่นคง สําหรับโครงการที่ต้องการทั้งความหล่อหอมและความสมบูรณ์แบบโครงสร้าง

แผ่นผนังอลูมิเนียมที่ดีเป็นที่เหมาะสมสําหรับหลังคาและผนังในห้องพักกลางแจ้ง ห้องและหลังคา ที่ให้ความปลอดภัยจากความร้อน, กันน้ํา และป้องกันแสงแดด ใช้โปรไฟล์การออกแบบต่อไปนี้

แผ่นผนังขนาดใหญ่ปรับประกัน PIR อลูมิเนียมสลัดเครื่องปั้นม้วน:

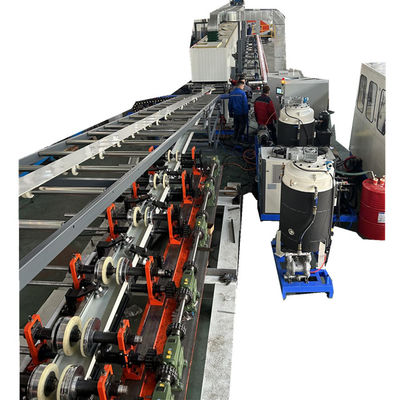

สายการผลิตประกอบด้วยองค์ประกอบดังต่อไปนี้:

ฉัน.ผู้นําหน้าที่หลัก

เครื่องลดน้ําหนัก 5 ตัน พร้อมรถคัน 2 ชุด

1250 เครื่องปั้นแผ่นผนังใหญ่ (แผ่นบน/ล่าง) 2 ชุด

II. อุปกรณ์ทําความร้อน

ระบบป้องกันอากาศร้อน 1 ชุด

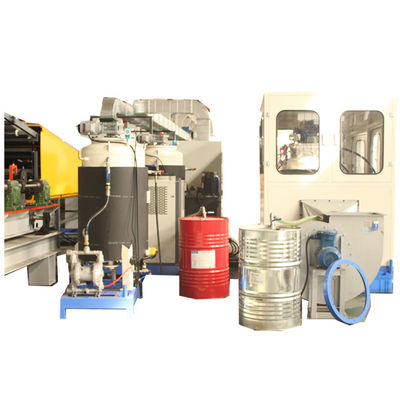

III เครื่องแปรงผสมความดันสูง

เครื่องแปรงผสมความดันสูง 2 ส่วน 1 ชุด

อุปกรณ์กวาดคําแปล 1 ชุด

IV. เครื่องเลเมนท์สองสาย

24M เครื่องเลมเนียตแผ่นสแตนเลสโซ่ 1 ชุด

อุปกรณ์ยกสกรู 1 ชุด

อุปกรณ์บล็อกข้าง (หนา 1 ชุด)

V. เครื่องตัดสายเทป

เครื่องตัดเจาะเบนด์ติดตาม 1 ชุด

1 ชุดของสายพานขนส่งเร็ว

1 ชุดของระบบควบคุมอิเล็กทรอนิกส์

ปริมาตรทางเทคนิคหลักของ แผ่นผนังขนาดใหญ่ปรับประกัน PIR อลูมิเนียมสลัดเครื่องปั้นม้วน

รายละเอียดแผ่นการผลิต ความกว้าง 1250

ความหนา 30mm

ประจําไซความยาว

วัสดุของแผ่น: แผ่นเหล็กสี

วัสดุหลัก: โพลีอุเรธานแข็ง

ความหนาแน่น: 40~60kg/m3

ความเร็วสายการผลิต: 6 ~ 8m/min (0 ~ 50Hz ปรับความเร็วความถี่แปร)

ความยาวของคอนเวียร์เลเมนติ้งสองสาย: 24m (ความยาวจริง 24m)

อุณหภูมิสูงสุดในการไหลเวียนอากาศร้อน: 60 °C

ขนาดของสายการผลิต (ความยาว x ความกว้าง x ความสูง) ประมาณ 90m (L) x 6m (W) x 6m (H)

พลังงานทั้งหมด: ประมาณ 160kw

◆เครื่องผลิตแผ่นบด:

หน่วยพิมพ์ประกอบด้วยเครื่องพิมพ์สองเครื่อง คือแผ่นหน้าและแผ่นหลัง ลูกค้ายังสามารถปรับเปลี่ยนหน่วยพิมพ์หลายหน่วยเพื่อตอบสนองความต้องการการผลิต

รายละเอียดของโค้ลอลูมิเนียม: ความกว้าง 1250 มิลลิเมตร, ความหนา 0.3-0.5 มิลลิเมตร

กระบวนการหมัก: 30 กระบวนการ

กว้างของหม้อม้วน: ø 80

ความเร็วในการปั้นสูงสุด: 10m/min

พลังงาน: 7.5kw A.C.

การควบคุมความเร็วแบบไม่ขั้นต่ําในความถี่แปร

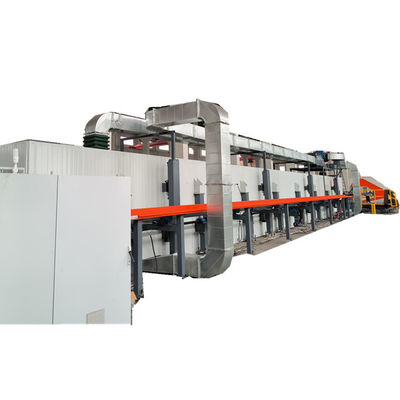

อุปกรณ์ปรับความร้อน

เพื่อตอบสนองความต้องการของกระบวนการ, บอร์ดจําเป็นต้องมีการ preheated ก่อน spraying ของเหลว. โดยทั่วไปอุณหภูมิการ preheating ของพื้นผิวของบอร์ดคือ 25-35°C ซึ่งเกี่ยวข้องกับปารามิเตอร์กระบวนการ เช่น อัตราส่วนของวัตถุดิบเหลวและความเร็วในการฟองการทําความร้อนก่อนสามารถตั้งโดยการทําความร้อนพื้นผิวของแผ่นเหล็กผ่านท่อการทําความร้อน,

การทําความร้อนก่อนตั้งจํานวนท่อทําความร้อนไฟฟ้าที่สามารถแบ่งกลุ่มและควบคุมได้แยก

อุณหภูมิ: 50 องศา (ปรับได้)

การควบคุมอุณหภูมิ: การควบคุมตัวเองด้วยจอดิจิตอล

อุณหภูมิแผ่นเหล็ก: โดยทั่วไป อุณหภูมิการทําความร้อนก่อนของพื้นผิวแผ่นคือ 25-35°C, (กําหนดโดยความต้องการปลายฝน)

พลังงานทําความร้อน: 32kw

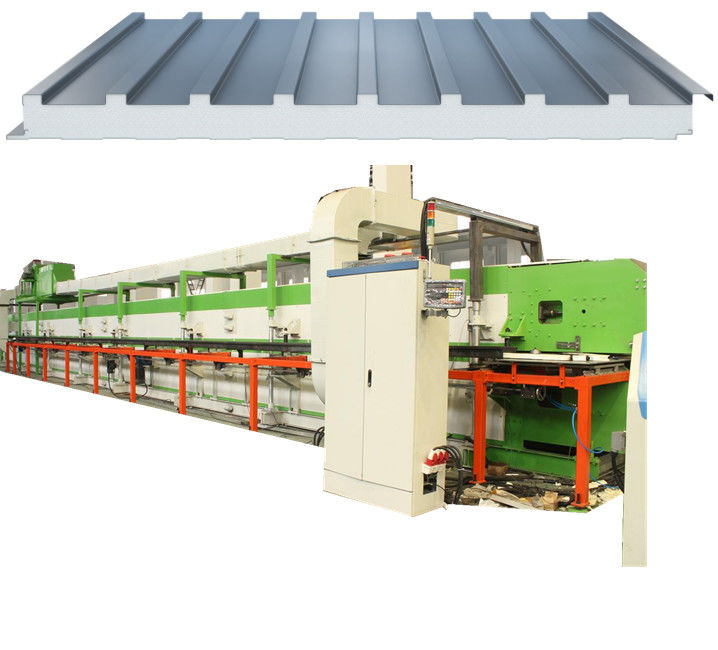

เครื่องขนย้ายแผ่นสับสองเส้น

คอนเวอเรอร์ขนาดยางชั้นบนและชั้นล่าง

ความยาวของเส้นทาง: 24 เมตร

ความยาวของเส้นทาง: 24 เมตร

ความกว้างของฟองที่ปรับได้: 900mm

ความยาวของแผ่นโซ่รถไฟ: 1200mm

ความกว้างของแผ่นโซ่รถไฟ: 220 มม.

วัสดุของแผ่นโซ่รถไฟ: 16MN

ความหนาของแผ่นโซ่รั้ว: ความหนาทั้งหมด 60 มม.

ความสูงการเปิดเส้นทางด้านบน: 200 มม.

ความสูงหน้าทํางานของเส้นทางล่าง: 1200mm

วัสดุของรถรางนําทาง: GCr15, ความแข็งผิว HRC58-62 °

ความเร็วปรับ: 3-10m/min

ความดันที่ใช้ในหมุน: 0.6bar/cm2

พลังงานขนส่ง: 5.5kw × 2 ระดับความเร็วปรับเปลี่ยนความถี่ stepless

การยกสไพร่: 24 ชิ้น

กว้างของสกรู Φ 70mm

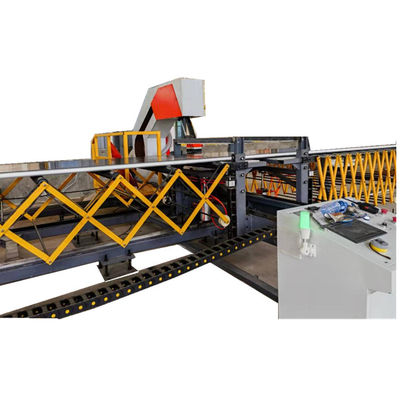

การติดตามอัตโนมัติและการตัดเครื่อง

เครื่องนี้ประกอบด้วยพื้นฐาน, กลไกการเคลื่อนย้ายแนวนอน, เครื่องตัด, และเครื่องดูดฝุ่น. กรอบเคลื่อนย้ายแนวนอนถูกติดตั้งบนรางนําเส้นของพื้นเครื่อง,และถูกปรับปรุงพร้อมกับการเคลื่อนไหวด้านยาวของเครื่อง laminating ผ่านมอเตอร์, เครื่องลดและสกรูขับเคลื่อน, และกลับไปที่ตําแหน่งเดิมอย่างรวดเร็วหลังจากการตัดแผ่นโลหะ.

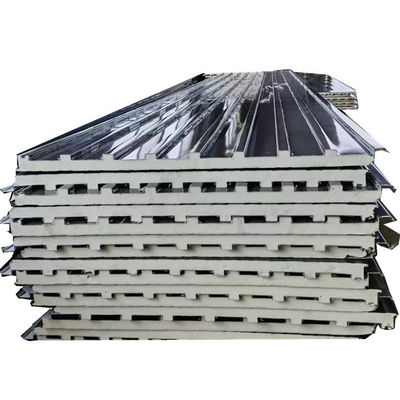

ทีนี้ลองตรวจสอบผลิตภัณฑ์เสร็จและผลที่ซ้อนกัน
